AGA 332
AGA BALTIC AKTIEBOLAG
STOCKHOLM SWEDEN
Fabricado en Suecia en los años 40 (siglo XX)
APP. No.
 | |||
en lugar de UCH11  UCH11 TRIODO-HEXODO OSCIL.-MEZCLAD.  Serie Acero Vfil=20V Ifil=0,1A |  UBF11 2xDIOD.-PENTODO DET.-AMPLIF. FI  Serie Acero Vfil=20V Ifil=0,1A |  UCL11 TRIODO-TETRODO PREAMP.-AMP. FINAL  Serie Acero Vfil=60V Ifil=0,1A |  UY11 DIODO RECTIFICADORA  Serie Acero Vfil=50V Ifil=0,1A |
BANDAS L (700 - 2000 m.) M (195 - 600 m.) K (16 - 52 m.) MANDOS FRONTALES (izda. a dcha.) Volumen/Interruptor. Cambio de Banda. Sintonía CONECTORES POSTERIORES (izda. a dcha.) Antena/Tierra. Cable de red ALIMENTACIÓN Aparato receptor: 110/127/150/220 V universal. Ver Nota más abajo para el receptor presente. DIMENSIONES (anch., alt., prof.) 43x25x18 cm. |
NOTA: El receptor presente ha sufrido una modificación al ser incluido un transformador
para alimentación independiente de la lamparita del dial, en estas condiciones sólo puede
ser utilizado en redes de corriente alterna, para funcionamiento en corriente continua
es necesario desconectar dicho transformador.
Pruebas de funcionamiento
Para encendido: tirar hacia afuera del mando interruptor/volumen.
ON <- INTERRUPTOR -> OFF

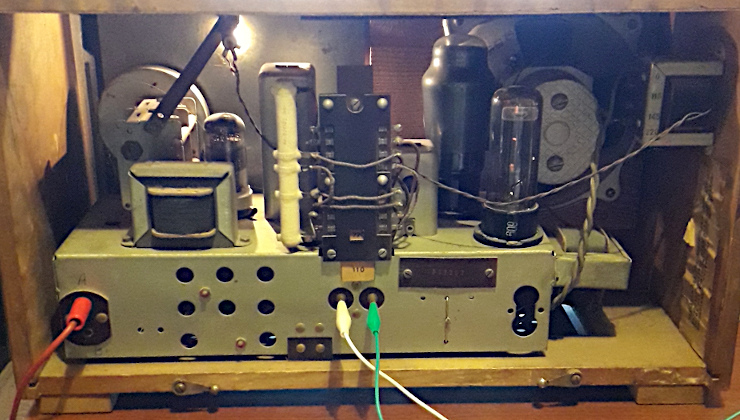

Parte superior derecha: transformador añadido para alimentar la lamparita del dial.
Parte central izquierda: UCH21 en lugar de UCH11.
Parte baja, zona de conexionado de UCL11
Para evitar el sonido distorsionado ha sido necesario cambiar
el condensador de 20000pF de acoplo entre ánodo de la preamplificadora de BF
y reja de la amplificadora final. Las fugas en este componente provocan una
incorrecta polarización de la reja g1 de la parte tetrodo de UCL11.
Parte baja, zona de conexionado de UCH21
Sombras de radio al atardecer
Sintonizando una emisora de OM, en Asturias, Enero de 2024.
