2 Válvulas ¿ Años 20-30 ? |
Recién recibido
desde Alemania, Agosto de 2024
(Pendiente de reconstrucción/restauración)
Posible esquema de montaje
Resistencia de reja detectora Loewe, 2,2 Meg
Condensador de reja detectora Minko, 300 cm
Disposición para unas primeras pruebas
con válvulas RE084
Señal Antena-Tierra aplicada desde un GRF Trio SG-402
Visualización en un Osciloscopio Tektronix 453 A1

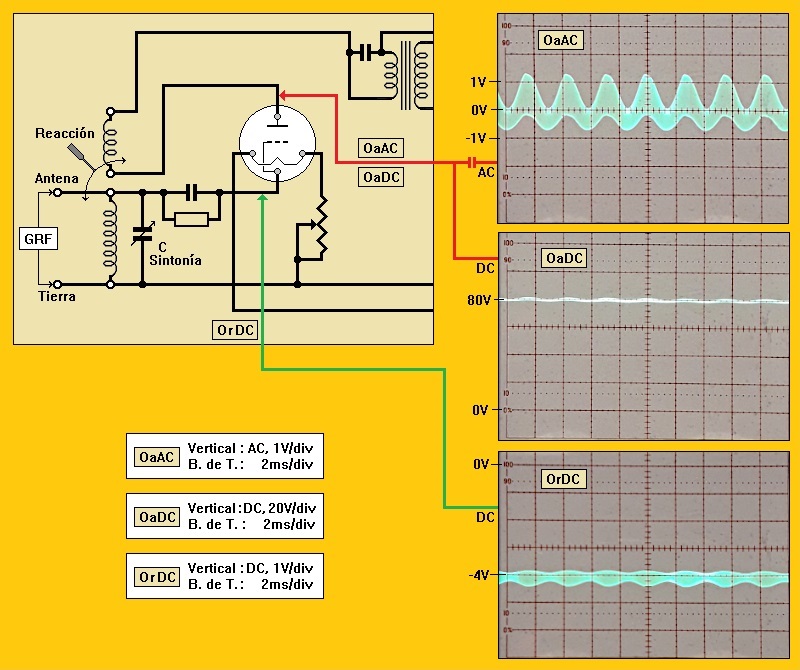

Oscilogramas en la válvula detectora por reja
Aplicado entre Antena y Tierra un Generador de RF con modulación interior

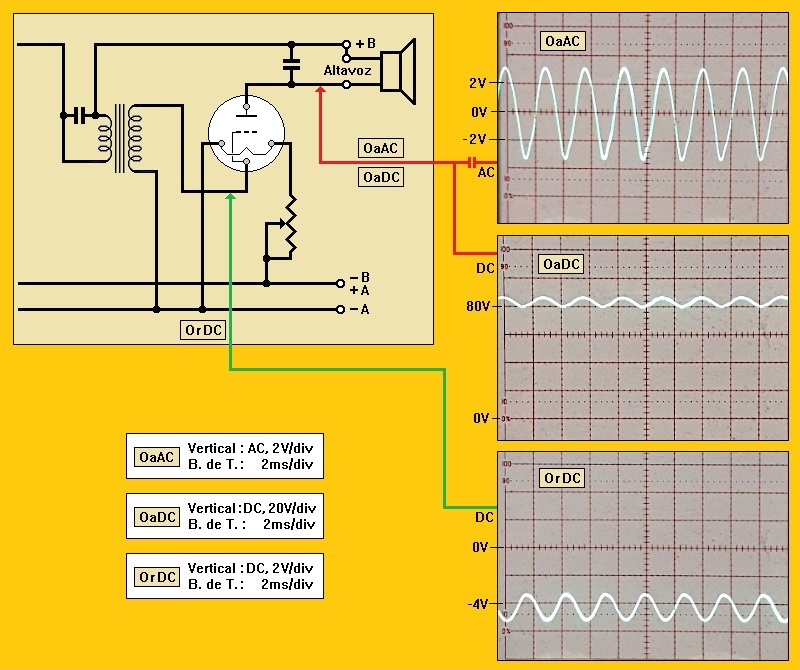

Oscilogramas en la válvula amplificadora de BF
(En las mismas condiciones anteriores)
Transformador de BF interetapa Weilo
Relación Pr/Sec 1:3
GV por la relación de transformación elevadora
del Transformador de BF interetapa
Influencia de la reacción sobre la sensibilidad y la selectividad
Reacción débil: menor sensibilidad y menor selectividad
Reacción fuerte: mayor sensibilidad y mayor selectividad
Eje horizontal: barrido de frecuencia (centro: frecuencia sintonizada)
GRF: Senoide de amplitud constante y barrido de frecuencia
