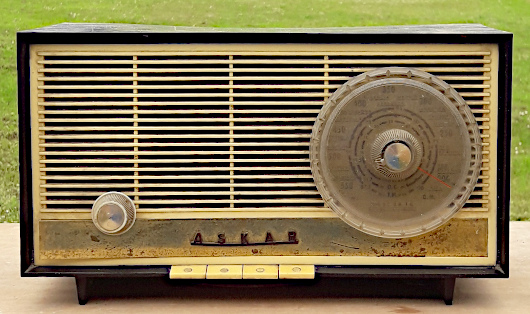

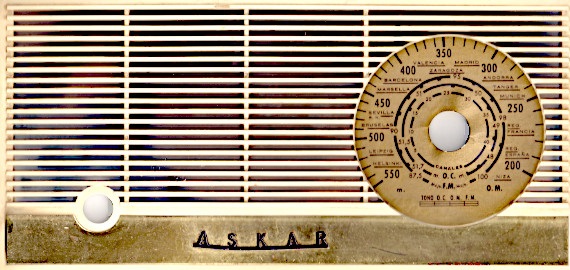

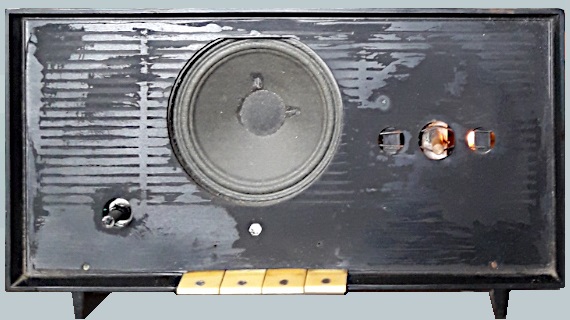

ASKAR AE1221-A

Primeros años 60

ATENCIÓN: Etapa de alimentación con autotransformador.

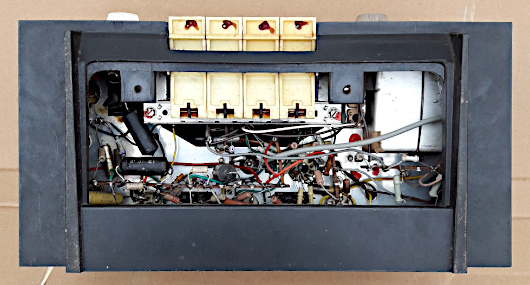

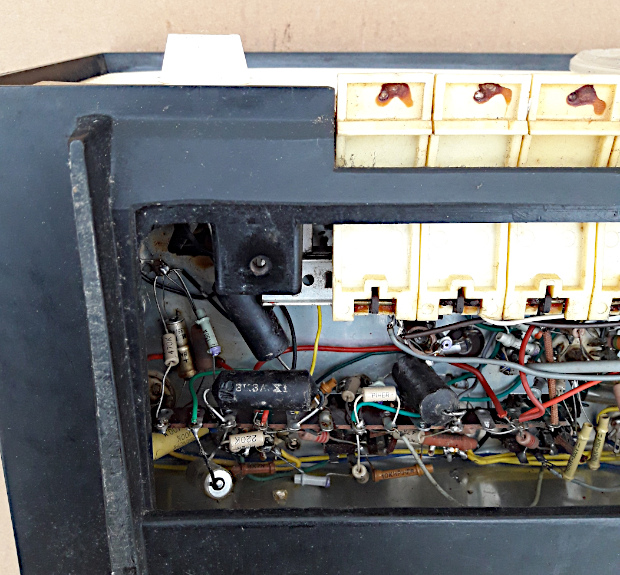

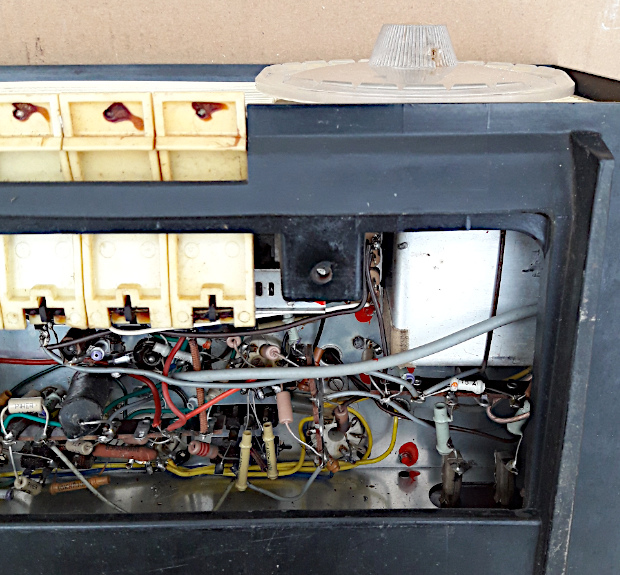

Chasis a potencial de red.

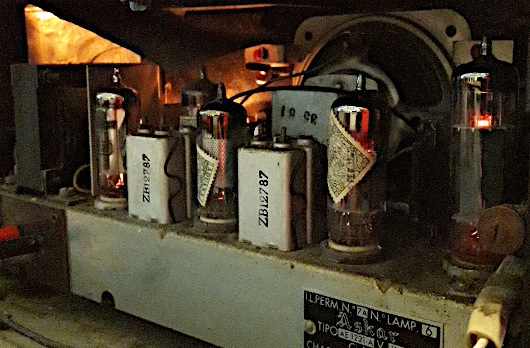

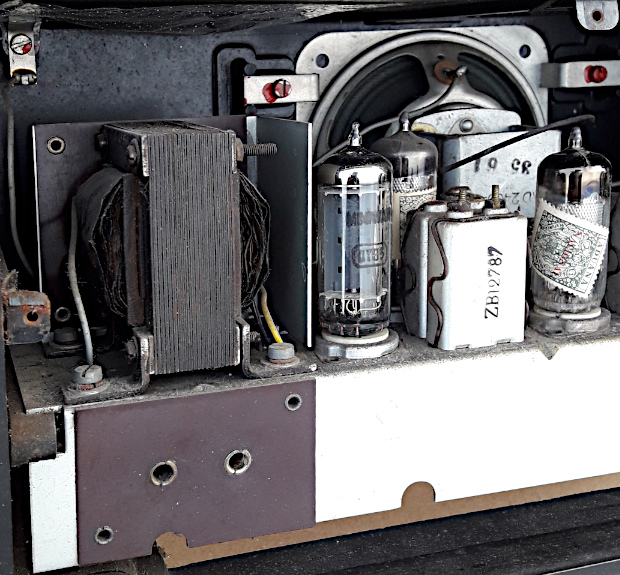

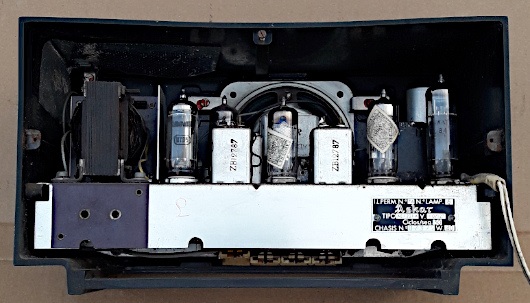

VÁLVULAS
ECC85
DOBLE-TRIODO
OSCIL.-MEZC.FM
ECC85
Noval
ECH81
TRIODO-HEPTOD.
OSCIL.-MEZC.AM
ECH81
Noval
EF89
PENTODO
AMPLIFIC.FI
EF89
Noval
UABC80
DI.-DOB.DI.-TRIO.
DET.-AMPLIF. BF
UABC80
Noval
UL84
PENTODO
AMPL.FINAL BF
UL84
Noval
UY85
DIODO
RECTIFICADORA
UY85
Noval

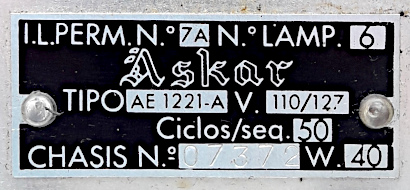

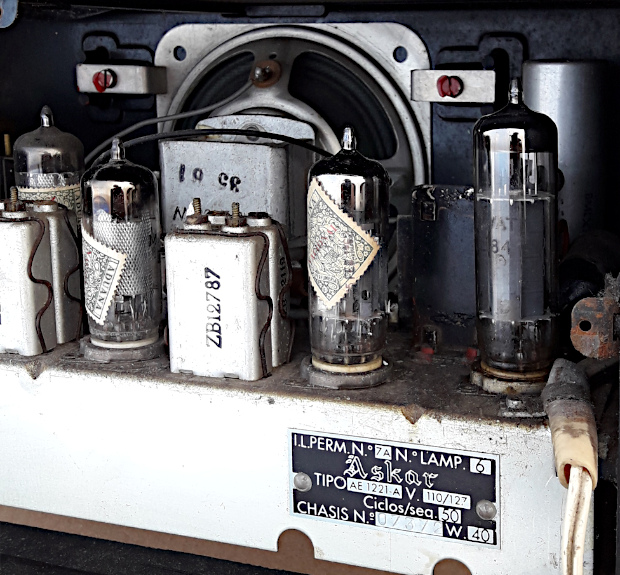

PLACA DE IDENTIFICACIÓN

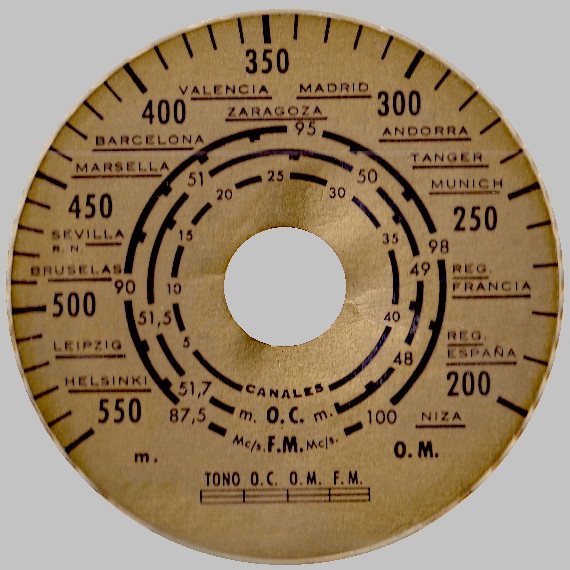

BANDAS
AM: Onda Media y Onda Corta
FM

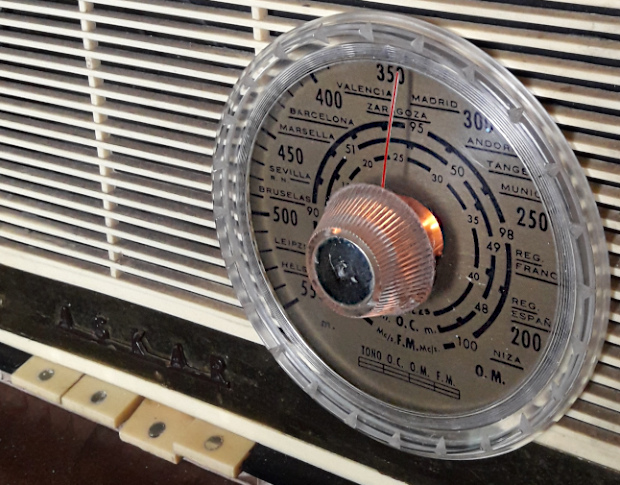

MANDOS FRONTALES
(izda. a dcha.) Interruptor/Volumen; Pulsadores: TONO, O.C., O.M., F.M.; Sintonía

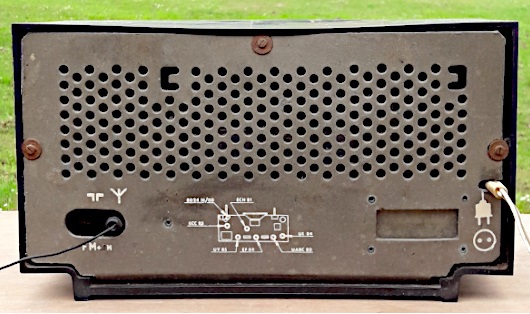

CONECTORES POSTERIORES
(izda. a dcha.) Antena (FM + AM)

ALIMENTACIÓN
110/127 VAC

DIMENSIONES
(anch., alt., prof.) 30x17x15 cm.

Fragmentos del Manual de Servicio

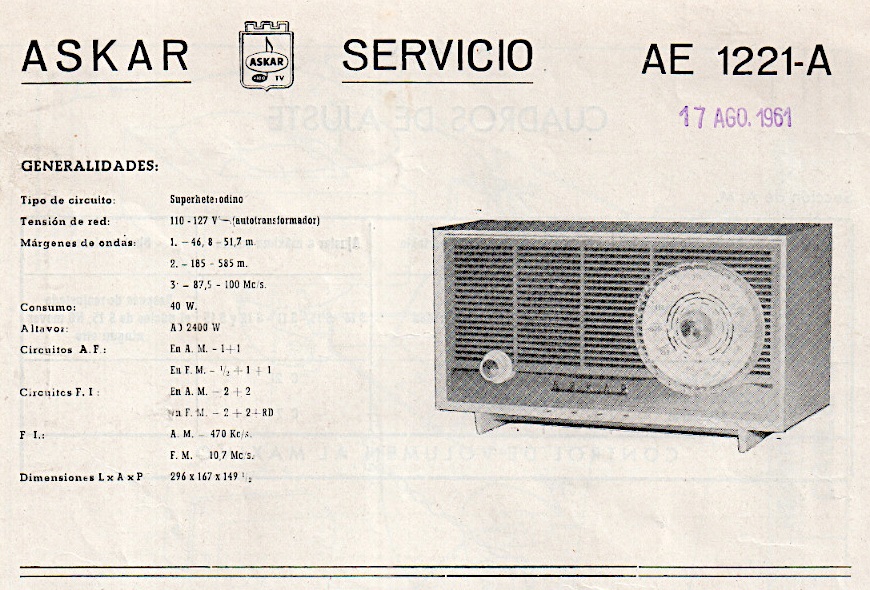

Generalidades

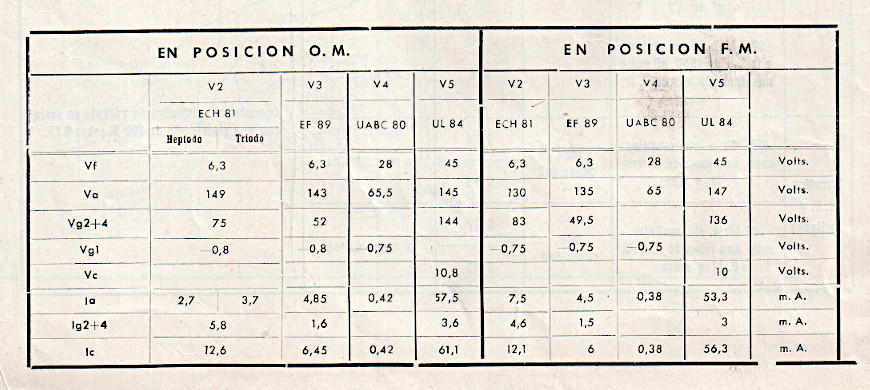

Cuadro de V e I en las Válvulas (excepto ECC85).

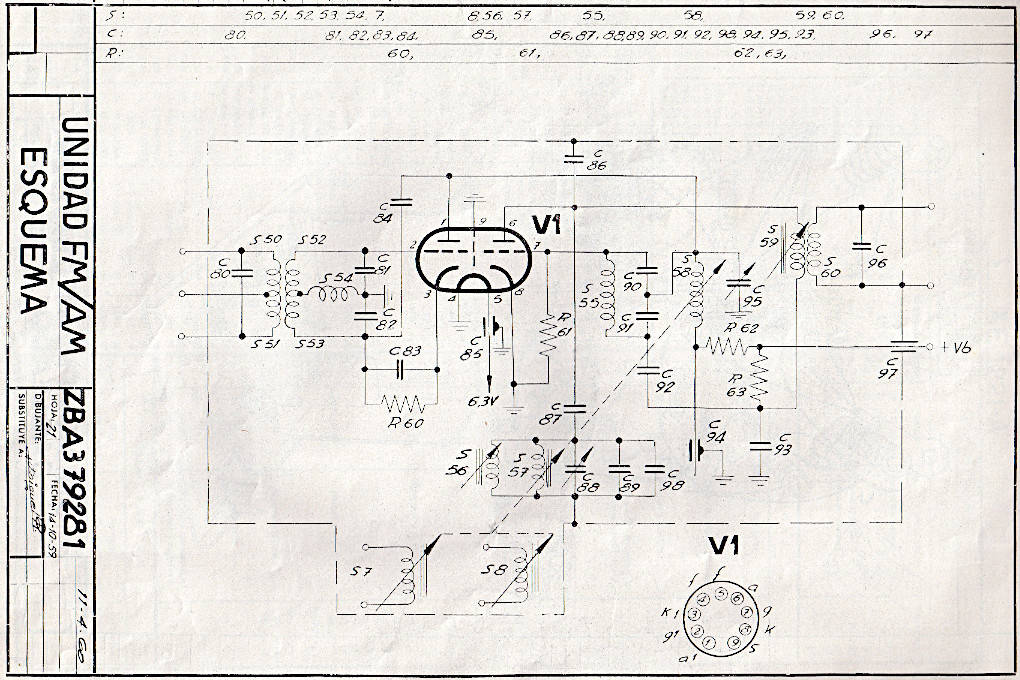

Esquema de la Unidad de FM (con ECC85).
