CHASIS...

FABRICACIÓN CASERA COPIA DE UN DKE

HOMEPAGE

El chasis de partida, recibido desde Alemania, parece una construcción casera, quizá de los años 50, siguiendo la configuración típica de un DKE (Deutsche Klein-Empfänger). Montados sobre un recorte de baquelita se encuentran los zócalos para las válvulas VY2 (rectificadora) y VCL11 (detectora y amplificadora final). El cableado, aunque incompleto, sigue el esquema del DKE. Faltan los condensadores de filtro de alimentación, el choque de dicho filtro en π es el mismo utilizado en los DKE. También falta el conexionado del cable de red y el interruptor de encendido. El transformador de RF (con devanados primario de antena, secundario de sintonía y reacción) y el condensador de sintonía son distintos a los usados en los DKE. En un perfil vertical frontal se encuentran los mandos: reacción a la izquierda, sintonía a la derecha y un hueco central quizá destinado al interruptor de encendido, ya que carece de cambio de banda. El cambio de tensión actúa, mediante una Resistencia limitadora propia de un DKE, sobre el circuito de filamentos, con tomas para 115, 150 y 220V, sirviendo tanto para AC como para DC.

Chasis "casero" incompleto

Izda.: Condensador de reacción, zócalo para VCL11 y
cables de conexiones de salida para el altavoz.
Centro : Choque de filtro de alimentación positiva AT,
cable para la conexión de entrada de antena y
huecos posiblemente para interruptor de encendido.
Dcha. : Condensador de sintonía, Zócalo para VY2,
Resistencia de filamentos para cambio de tensión y
huecos posiblemente para los Condensadores de filtro.

Vista posterior

NOTA : La resistencia limitadora carece del
puente destinado al cambio de tensión.

Vista inferior

Muestra comparativa de un
chasis de la época para DKE
hecho de material prensado.
Izda.: zócalo para VY2
Dcha.: zócalo para VCL11.

Dos de los componentes propios de un DKE38

Resistencia de filamentos y choque de filtro.
En la R falta el puente para el cambio de tensión

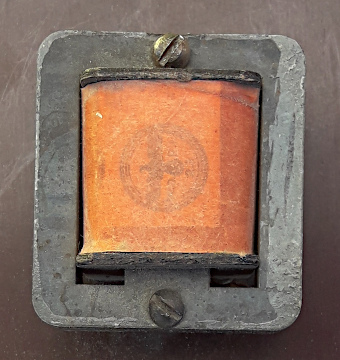

Bobina de choque del filtro de alimentación
positiva de la línea de +B

Transformador de RF montado en este chasis
Marca : STEFRA

VÁLVULAS
VCL11 TRIODO-PENTODO DETECTORA-AMPLIFICADORA DE BF Serie Acero Vfil=90V Ifil=0,05A	VY2 DIODO RECTIFICADORA MONOPLACA Transcontinental Vfil=30V Ifil=0,05A

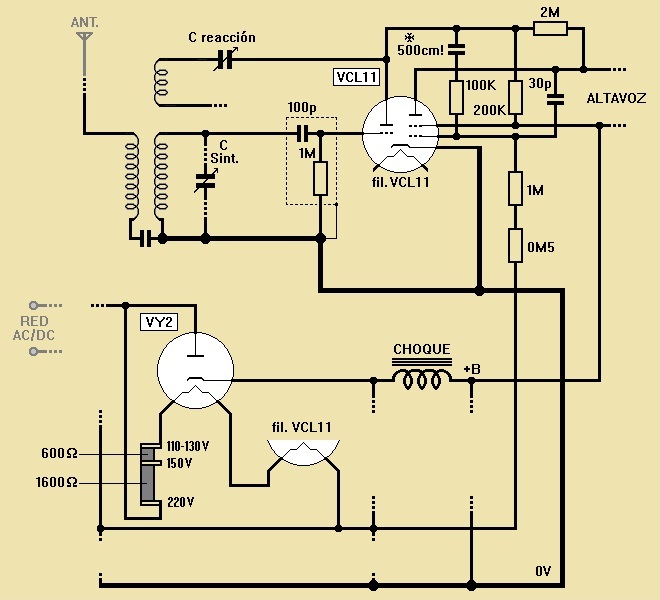

Esquema incompleto, tal como se ha recibido (s.e.u o.)

NOTA: Los contenidos son mero ejemplo de una etapa del desarrollo de la técnica electrónica.
