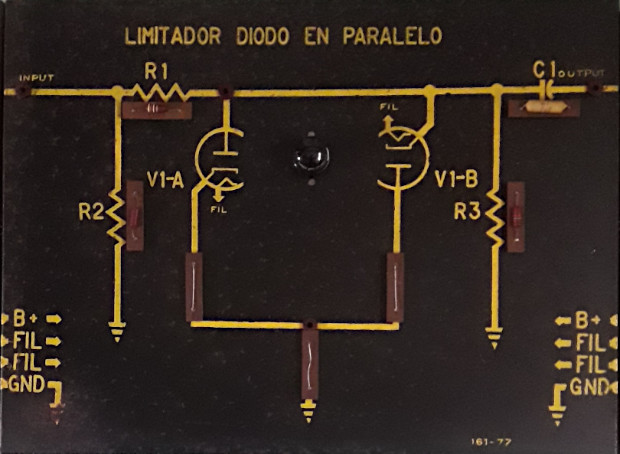

Bastidor de pruebas

Realización con doble diodo 6H6
Resistencias no optimizadas:
R1=
R2=
R3=
C1: no utilizado

Prácticas

Recortador de semiciclos negativos
V1-A desconectado
V1-B conectado
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (10V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (5V/div.)

[Prácticas]

Recortador de semiciclos positivos
V1-A conectado
V1-B desconectado
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (5V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (2V/div.)

[Prácticas]

Limitador
V1-A conectado
V1-B conectado
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (10V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (1V/div.)

[Prácticas]

Recortador de picos positivos
V1-A: 1,5V pol. inversa
V1-B desconectado
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (2V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (2V/div.)

[Prácticas]

Recortador de picos negativos
V1-A desconectado
V1-B: 1,5V pol. inversa
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (2V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (2V/div.)

[Prácticas]

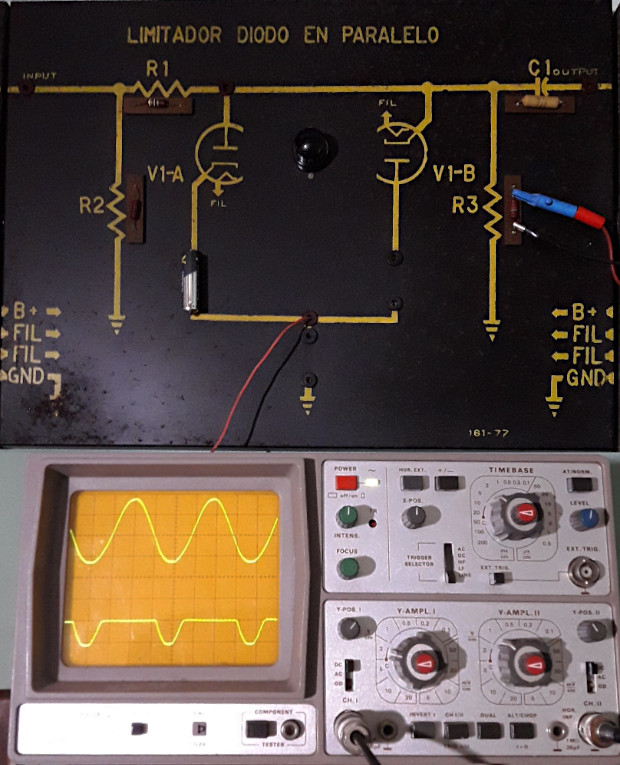

Recortador de picos
V1-A: 1,5V pol. inversa
V1-B: 1,5V pol. inversa
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (2V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (2V/div.)

[Prácticas]

Selector de paso de picos positivos
V1-A: desconectado
V1-B: 1,5V pol. inversa
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (2V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (1V/div.)

[Prácticas]

Selector de paso de picos negativos
V1-A: 1,5V pol. inversa
V1-B desconectado
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (2V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (1V/div.)

[Prácticas]

Modificaciones

Selector de paso de picos
V1-A: 1,5V pol. inversa
V1-B: 1,5V pol. inversa
Osciloscopio:
Arriba: V de entrada, 0V en +2 cm. (1V/div.)
Abajo: V de salida antes de C1, 0V en -2 cm. (1V/div.)
