El cohesor es un tubito que contiene limaduras metálicas. Cuando el cohesor es recorrido por las ondas electromagnéticas, las limaduras se juntan, disminuyendo con ello su resistencia al paso de la corriente eléctrica. Al disminuir la resistencia del cohesor, se activa el relé R1, cerrando los contactos de utilización. Después de cada recepción es necesario hacer volver a las limaduras al estado de reposo, con un golpecito dado por el dispositivo "des-cohesor".
Las bobinas L1 y L2 impiden que las ondas electromagnéticas captadas por la antena se deriven hacia la fuente de tensión V1 y el relé, mientras que permiten el paso de la corriente continua de activación de la bobina del relé.

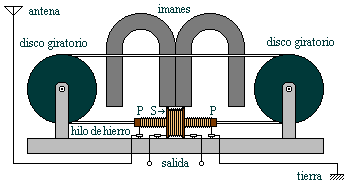

La detección de ondas se realiza aprovechando las variaciones de resistencia que se producen en un finísimo hilo de platino encerrado en una doble ampolla de vidrio. La resistencia del hilo de platino aumenta cuando se calienta al ser atravesado por las ondas electromagnéticas captadas por la antena.
Dos esquemas genéricos
Izquierda, receptor a cristal con acoplamiento directo de antena y tierra.
Derecha, receptor a cristal con acoplamiento mediante transformador de RF.
La detección se realiza aprovechando las propiedades de conducción unilateral de ciertos cristales, habiendo sido muy utilizada para tal fin la galena.
Radio de galena
Radio con diodo de germanio (*)
Radio de carborundum
Se utiliza como elemento detector el cristal de carborundum (carburo de silicio). Un potenciómetro permite regular la polarización aplicada al cristal, desde la fuente de tensión V, con el objeto de buscar la condición de mayor sensibilidad.
Receptor con diodo Fleming
L1-C1: Circuito LC de sintonía
Cg-Rg: Condensador y Resistencia para la polarización de la rejilla del triodo
V1: Válvula triodo
VA: Batería para la alimentación de filamento
VB: Batería para la alimentación anódica
Aur.: Auriculares
Ca: Condensador de filtrado para la señal detectada y amplificada
Rf: Resistencia variable para el ajuste de la alimentación del filamento
L1: Primario del transformador de RF
L2-C1: Circuito resonante sintonizador
L3: Devanado de reacción
Cg-Rg: Condensador y Resistencia para la polarización de la rejilla del triodo
V1: Válvula triodo
VA: Batería para la alimentación de filamento
VB: Batería para la alimentación anódica
Aur.: Auriculares
Cr (dcha.): Condensador de ajuste de la reacción
Una misma válvula, en este caso V1, es utilizada como amplificadora en alta frecuencia y también en baja frecuencia.
La señal de RF que entra por antena llega a la reja de V1 a través del transformador de alta frecuencia T1, en cuyo secundario encontramos el primer condensador de sintonía, CV1. La alta frecuencia amplificada por V1 llega al diodo detector V2 a través del transformador de alta frecuencia T2, en cuyo secundario encontramos el segundo condensador de sintonía. La señal de BF, obtenida mediante la válvula detectora V2, es enviada hacia V1, dosificada mediante P1, para ser amplificada en baja frecuencia. La baja frecuencia amplificada llega al altavoz a través del transformador de baja frecuencia T3.
T1: Transformador de antena con secundario sintonizado
T2: Transformador de acoplo de RF con secundario sintonizado
T3: Transformador de BF, para la adaptación de impedancia entre V1 y altavoz
CV1, CV2: Condensadores variables de sintonía
C1: Condensador de puesta a masa para RF
C2: Condensador de cátodo para RF (necesario por la L parásita de C3)
C3: Condensador de cátodo para BF
C4: Condensador para cortocircuitar las frecuencias elevadas
C5: Condensador de filtro para la detección
R1: Resistencia de cátodo para la polarización de reja de V1
V1: Válvula amplificadora en alta y baja frecuencia
V2: Válvula detectora
P1: Potenciómetro de volumen, regula el nivel de la señal detectada que es enviada hacia V2 para ser amplificada en BF
+B: Positivo de alimentación
Vf: Alimentación de filamentos
En cada una de las etapas amplificadoras de RF existe un condensador que introduce una realimentación positiva encargada de neutralizar la realimentación negativa introducida por la capacidad interna reja-cátodo de la correspondiente válvula triodo.
T1: Transformador de antena con sintonía en el secundario
CVa: Condensador variable de sintonía, primera sección
T2: Transformador de RF con sintonía en el secundario
CVb: Condensador variable de sintonía, segunda sección
T3: Transformador de RF con sintonía en el secundario
CVc: Condensador variable de sintonía, tercera sección
T4: Transformador de BF de acoplamiento interetapa
Cn1: Condensador de neutralización para la primera etapa de RF
Cn2: Condensador de neutralización para la segunda etapa de RF
Cg-Rg: Condensador y Resistencia para la detección por reja
V1: Válvula triodo, primera amplificadora de RF
V2: Válvula triodo, segunda amplificadora de RF
V3: Válvula triodo, detectora por reja
V4: Válvula triodo, amplificadora de BF
A-, A+: Alimentación de filamentos
B-, B+ B++: Alimentación de ánodos
C+, C-: Polarización de reja de la válvula amplificadora de BF
Rf1, Rf2: Resistencias variables para el ajuste de la alimentación de filamentos
TRANSF. RF: Transformadores de Radio Frecuencia con sintonía en el secundario.
TANDEM: Condensador variable con dos secciones y un único mando.
VOLUM: Control de volumen. Actúa sobre la polarización de la válvula amplificadora de RF, al tiempo que regula la deriva a masa de la señal de antena.
INT.: Interruptor de encendido, en el mismo eje que el potenciómetro de control de volumen.
AMP. RF: Válvula amplificadora de Radio Frecuencia.
DETECT.: Válvula detectora por placa. Una resistencia de elevado valor entre cátodo y masa proporciona una elevada tensión de polarización reja-cátodo negativa; así, la válvula conduce únicamente durante los semiciclos positivos de la señal procedente del secundario del segundo transformador de RF.
AMP. BF: Válvula amplificadora de Baja Frecuencia.
TRANSF. ALIM.: Transformador de alimentación.
RECTIF.: Válvula rectificadora.
CAMPO: Devanado de campo del altavoz electrodinámico.
Ajustes: Trimmer de ajuste en paralelo con cada una de las dos secciones del tandem.
Receptor Superheterodino.
Altavoz electrodinámico con devanado de campo.
Alimentación mediante corriente alterna (fuente de alimentación con transformador).
Rectificadora biplaca de caldeo directo, con filamento alimentado a 5 V. desde un secundario del transformador independiente del secundario de alimentación del resto de filamentos.
Como bobina para el filtro en pi se utiliza el devanado de campo del altavoz electrodinámico.
Contro automático de ganancia (CAG) actuando sobre la polarización de la rejilla de control de la mezcladora y la de la rejilla de control de la amplificadora de frecuencia intermedia.
Mandos:
Sintonía (actuando sobre un condensador variable en tandem)
Volumen (en el potenciómetro de volumen se incluye el interruptor de encendido)
Conmutador de bandas (onda normal y onda corta)
Válvulas:
Triodo-Hexodo como osciladora local y mezcladora
Pentodo amplificadora de frecuencia intermedia
Diodo-Triodo como detectora y preamplificadora de baja frecuencia
Pentodo amplificadora final de baja frecuencia
Diodo rectificadora biplaca
Ajustes:
Trimmer de sintonía para O.N.
Trimmer de sintonía para O.C.
Trimmer del oscilador local para O.N.
Trimmer del oscilador local para O.C.
Padder del oscilador local para O.N.
Circuitos sintonizados de F.I.
