GENERADOR DE BF
PHILIPS GM 2307
Recién llegado de Alemania
Enero de 2025
Fabricado: años 40, siglo XX
Notas: Rota la hembrilla inferior izquierda. Aguja indicadora derecha inapropiada.
 | |||||
DIODO BIPLACA  Transcontinental | PENTODO  Transcontinental | PENT.-OJO MÁG.  Transcontinental | ESTABIL.de V  Transcontinental | PENTODO  Transcontinental | TRIODO-HEXODO  Transcontinental |
 |  |

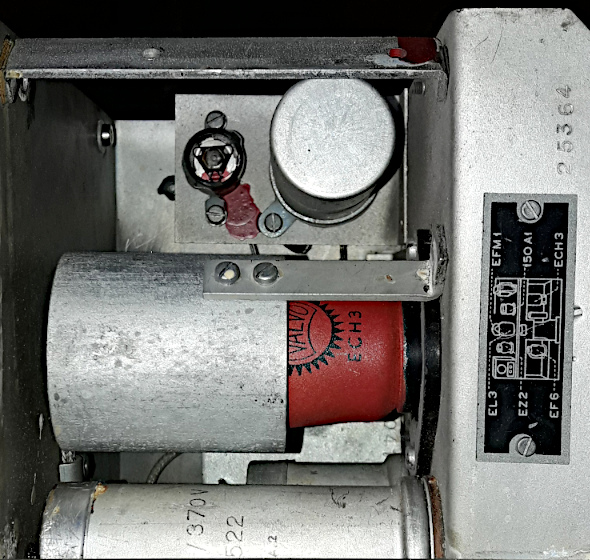

Chasis superior
Fuente de alimentación - Amplificación de BF
(Varios componentes no son los originales)
Primeras prueba de funcionamiento
Circuitos - Esquemas
(s. e. u o.)
Fuente de alimentación
Rectificadora (EZ2) - Estabilizadora de tensión (150A1)
Amplificación de Baja Frecuencia (EFM1 + EL3(N))
Circuitos osciladores y mezclador
Oscilador fC2 (EF6) - Oscilador fC1 (triodo ECH3) - Mezclador (Hexodo ECH3)
EF6 - Oscilador de Radio Frecuencia fC2
Oscilogramas en la válvula EF6
ECH3
(sección triodo) - Oscilador de Alta Frecuencia fC1
(sección hexodo) - Mezclador
Oscilogramas en el ánodo de la sección triodo de ECH3
Prueba inicial (notable distorsión en la forma de onda)
Sustituida la resistencia de reja de 33K (estaba abierta),
la forma de onda mejora notablemente
ECH3 (sección hexodo) - Mezclador
Oscilogramas en el ánodo de la sección hexodo de ECH3
Mezcla de las oscilaciones fC1 y fC2
Señal de salida: envolvente del batido filtrada y amplificada
Obtención de la Baja Frecuencia a partir
del batido de dos señales de Alta Frecuencia
Oscilador de Alta Frecuencia fC2 (EF6)
Oscilador de Alta Frecuencia fC1 (triodo de ECH3)
Mezcla de las oscilaciones fC1 y fC2 de Alta Frecuencia (hexodo de ECH3)
Resultante del Batido de las dos señales de Alta Frecuencia (ánodo del hexodo de ECH3)

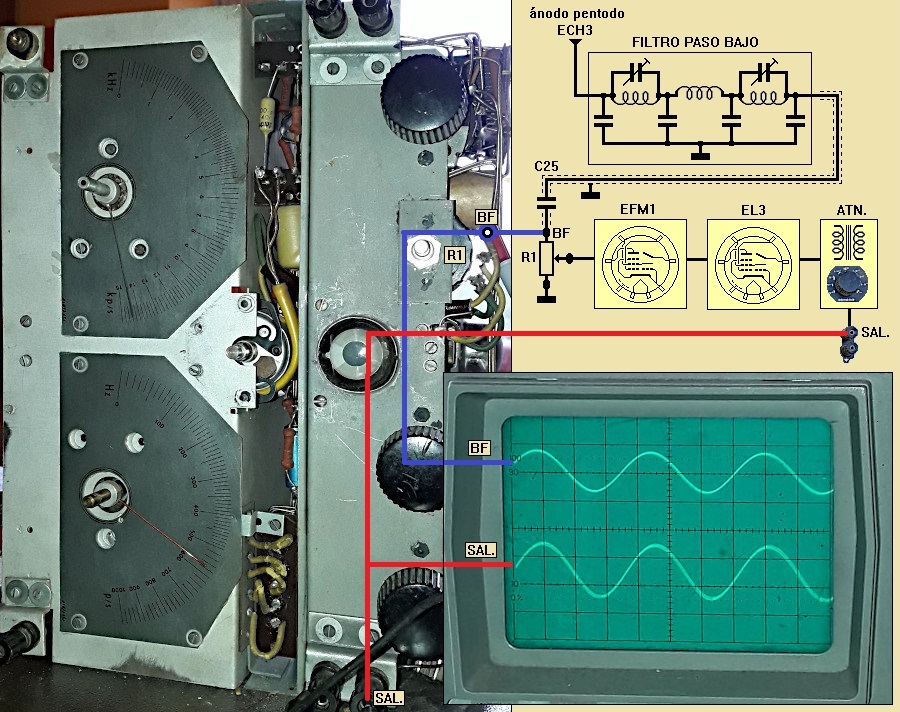

Filtro Paso-Bajo para quedarse con la envolvente de Baja Frecuencia
Amplificación de BF con EFM1 y EL3(N)
(Oscilogramas en AC con posiciones verticales desplazadas)
