Señal cuadrada (Calibrator) y diente de sierra de la Base de Tiempos
vistas en el propio Hameg 312-8 y en un Tektronix 7633.
La rampa ascendente del diente de sierra se corresponde con el barrido
de borde izquierdo a borde derecho en la pantalla del HM312-8.
La caída abrupta del diente de sierra supone el retroceso del haz
de borde derecho a borde izquierdo (con borrado) en el HM312-8.
La parte plana baja del diente de sierra es el tiempo de espera hasta el disparo
de la base de tiempos del HM312-8 en el siguiente flanco ascendente de la señal cuadrada.
La salida (diente de sierra) tiene una impedancia de salida aproximada de 1 KΩ

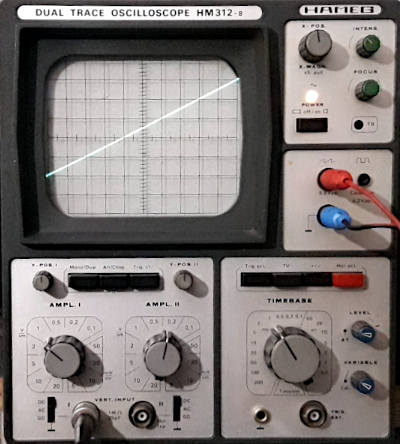

La señal vista en el propio osciloscopio
(5 V entre bordes de pantalla)  | (2,5 V entre bordes de pantalla)  |
