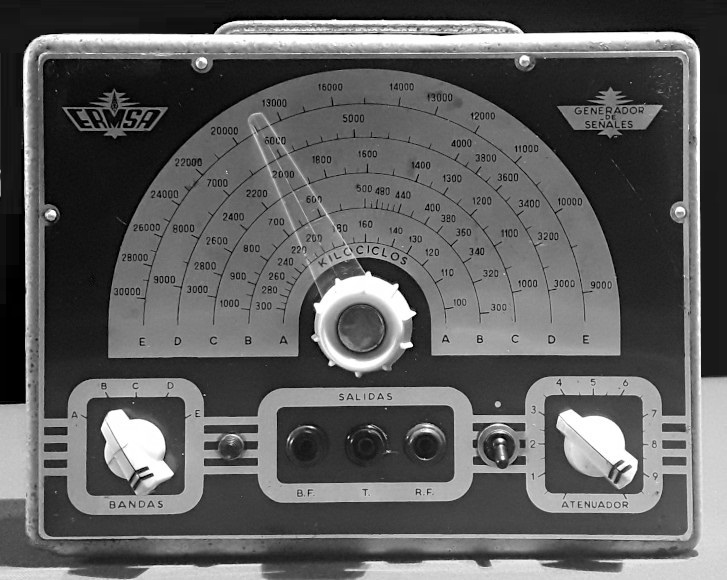

OSCILADOR TIPO "C" VERSIÓN HORIZONTAL |
Placa de identificación
Inspección visual y comprobaciones previas a la conexión a red
Deformación del primero de los Condensadores del filtro de alimentación
(Prueba de haber sufrido un elevado calentamiento por fugas)
Válvula rectificadora (EZ80) y Transformador de Alimentación
Esquema de la Fuente de Alimentación (s.e.u o.)
(Obtenido por observación en el equipo presente)
Sección del Oscilador de BF
Utiliza la parte triodo de la ECH81, válvula retirada en la foto derecha para ver el Transformador de BF
Esquema de la Sección Osciladora (s.e.u o.)
En negro el circuito Oscilador de B.F.
(Obtenido por observación en el equipo presente)
Circuito Oscilador de RF
Utiliza la parte heptodo de la ECH81 y un conjunto de 5 bobinas con su conmutador de bandas
La modulación AM de la señal de RF se consigue por la unión de la reja (gt) del triodo oscilador de BF
con la reja g3h de la heptodo osciladora de RF, de modo que la salida de RF es siempre con modulación.
En el bloque de 5 bobinas y conmutador de bandas existen 6 trimmer
de ajuste, de los cuales no se utiliza el no lacrado que está a la derecha
Esquema de conjunto (s.e.u o.)
(Obtenido por observación en el equipo presente)
Proceso de puesta en marcha
Primeras pruebas
Una vez cambiados los Condensadores de Filtro de Alimentación, verificamos que
no existen cortocircuitos en la linea de +B; por otra parte, encontramos que el interruptor de
encendido no cierra el circuito al accionarlo y el Transformador Oscilador de BF tiene abierto
el contacto de la toma central. En estas condiciones, hacemos un puente provisional en el
interruptor para poder probar si funciona al menos el circuito Oscilador de RF. Al no funcionar
el Oscilador de BF, por la avería citada en el Transformador de Baja Frecuencia, la salida
de RF es una señal senoidal de amplitud constante (sin modulación).
Salida de RF sin modular por avería en el Transformador Oscilador de BF
NOTA: En condiciones de funcionamiento normal, este oscilador entrega siempre una RF modulada
por la BF generada internamente. En este caso, debido a la avería todavía no reparada del circuito
oscilador de BF, recurrimos a un Generador de Baja Frecuencia externo para la modulación.
