MAYMÓ - CURSO AÑOS 50
(Montaje no final del curso)

VÁLVULAS
UCH42 TRIODO-HEXODO OSC.-MEZC. Rimlock Vfil=14V Ifil=0,1A	UAF42 [DIODO]-PENTODO AMPLIF. DE FI Rimlock Vfil=12,6V Ifil=0,1A	UAF42 DIODO-PENTODO DET.-AMP.BF Rimlock Vfil=12,6V Ifil=0,1A	UL41 PENTODO AMP. FINAL BF Rimlock Vfil=45V Ifil=0,1A	UY41 DIODO RECTIFICADORA Rimlock Vfil=31V Ifil=0,1A

BANDAS Onda Normal Onda Corta MANDOS FRONTALES (izda. a dcha.) Tono; Volumen/Interruptor; Sintonía; Cambio de Onda CONECTORES POSTERIORES (izda. a dcha.) Cable de Antena; Fono ALIMENTACIÓN 125 V Universal DIMENSIONES (anch., alt., prof.)

Condiciones de partida
Aparato conseguido en el Rastro de Madrid, hacia el año 2000
Particularidades: Su constructor parece haberlo montado según el esquema de la Práctica 47,
con algunos añadidos de las prácticas 48 y 49; pero sin incluir las tres válvulas que llevarían
al superheterodino de 8 válvulas propio del montaje final de curso. Tiene también algunos
toques personales, como la tablita lateral en la que se encuentran el conector de altavoz y
las hembrillas para la conexión a red de 125 V AC/DC. El altavoz y el bafle, así como
algunos de los componentes R y C, no parecen ser los suministrados originalmente
por Escuela Radio Maymó.

ESCUELA RADIO MAYMÓ - Práctica 47
NOTA 1: Se ha corregido la falta del punto de unión entre "ENTRADA CORRIENTE" y ánodo de UY41
NOTA 2: Error de conexionado de la reja pantalla de la Amplif. F.I. (debe ir unida a la reja pantalla de la Conversora)

Fig. 1 - Esquema Teórico del Superheterodino de Cinco Lámparas con el Control Automático de Sensibilidad
( C. A. S. ) marcado en negro.

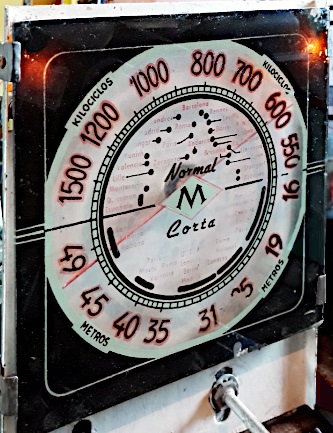

Iluminación del dial : Onda Normal / Onda Corta
( Corresponde a la Práctica 49 )

Puesta en marcha (1)

Funcionamiento desde FONO
Una vez revisado el circuito de filamentos y verificado que no existen
cortocircuitos en la alimentación +B, comprobamos la sección de Baja Frecuencia
aplicando una señal de audio a la entrada FONO.

La señal visulizada en el Osciloscopio Hameg HM205-2 es la presente en el ánodo
de la válvula UL41, Amplificadora Final de BF.

Vertical: Acoplamiento DC, 50 V/div., 0 centrado.

Se aprecia la existencia de oscilaciones parásitas en algunos pasajes de audio.
Revisado el montaje, se encuentra un mal contacto a masa de la Resistencia de escape
de rejilla de control de la citada UL41. Asegurado el contacto se soluciona el problema.

Control de Tono
La variación de Tono se consigue mediante una menor o mayor derivación a masa de las
frecuencias más elevadas de audio, desde el ánodo de la UL41, a través de un condensador
en serie con el Potenciómetro de Control de Tono.
NOTA: En el esquema de la Práctica 47 figura en el Control de Tono un Condensador de 100.000 cm.
En el resto de lecciones citado y en el propio circuito su valor es de 50.000 cm.

Izquierda: Potenciómetro en máxima resistencia (sonido más agudo).
Derecha: Potenciómetro en mínima resistencia (sonido más grave).


Condensador de cátodo de la válvula UL41
Según las lecciones prácticas, el Condensador de cátodo Ck de la válvula final de BF debería ser de 10 µF. En el
aparato en pruebas está montado un Condensador de 5 µF y que presenta, además, una notable pérdida de capacidad.

De ahí que la en la V cátodo-masa encontremos una elevada componente alterna cuando hay
presencia de señal de audio. En los oscilogramas siguientes vemos la forma de onda cátodo-masa
(reproduciendo señal de audio) para dos condiciones:
Izquierda: Con el condensador de cátodo con gran pérdida de capacidad.
Derecha: Con el condensador de cátodo en buen estado.
Vertical: Acoplamiento DC, 2 V/div., 0 centrado.


Puesta en marcha (2)

Recepción de emisoras

C.A.S. (Control Automático de Sensibilidad)
Con emisora sintonizada, visualizamos la salida de audio detectada (la podemos encontrar en el punto P2
del potenciómetro de volumen). Aparece en ese punto la componente alterna de audio superpuesta
a un nivel de continua negativo respecto a masa. Mediante el filtro formado por la Resistencia (1M) y
el Condensador (50.000cm) del C.A.S. obtenemos una continua, sin componente alterna, que nos sirve
para polarizar automáticamente las rejillas de control de la Mezcladora y de la Amplificadora de FI.
Válvulas cuya ganancia se modifica con esa polarización negativa de reja, disminuyendo con ello
la sensibilidad del receptor cuando aumenta el valor negativo del C.A.S. (línea T3-T4).
Iquierda: Oscilograma en el terminal P2 del potenciómetro de audio.
Derecha: Oscilograma en la línea del C.A.S. T3-T4.
Tektronix 7633, Vertical: Acoplamiento en DC, 0.5 V/div., 0 centrado.


Variación de la polarización negativa de la rejilla de control de la Amplificadora
de FI y de la Mezcladora en función del nivel de señal de la emisora sintonizada.
Oscilogramas respecto a masa en la línea de C.A.S. (línea T3-T4 del esquema general):
Izquierda: emisora sintonizada débil (pequeña polarización negativa de rejillas de control, elevada ganancia).
Derecha: emisora sintonizada potente (mayor polarización negativa de rejillas de control, menor ganancia).
Tektronix 7633, Vertical: Acoplamiento en DC, 0.5 V/div., 0 centrado.
