Recibido desde Alemania el 21 de Noviembre de 2022
Fabricación: principios de los años 40
 | |||
OCTODO OSCIL.-MEZCLADORA  Octal | PENTODO AMPLIFICADORA FI  Octal | DIODO-TRIODO DETECT.-PREAMP. BF  Octal | PENTODO AMPLIFICADORA BF  Octal |

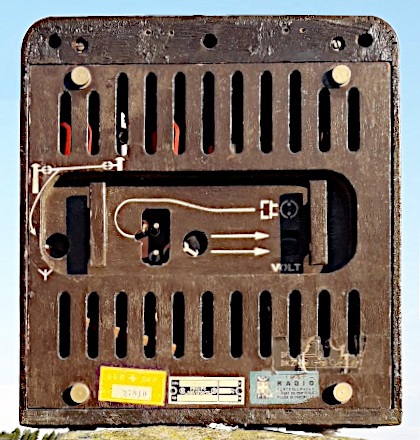

PLACA DE IDENTIFICACIÓN BANDAS MANDOS FRONTALES ANTENA ALIMENTACIÓN DIMENSIONES AÑO |
Vistas interiores
Vista superior del chasis
Chasis, vista inferior (cuerda de sintonización descolocada)
Relé de conmutación de alimentación por Baterías ó Red
(Posición de reposo: Alimentación por Baterías)
Al fondo, vista parcial del Relé de conmutación de alimentación
(Posición activado: Alimentación por Red)
Cambio de tensión y conmutación batería/red (s.e.u o.)
La selección de tensión de red se realiza mediante puentes entre algunos de los puntos
de conexión 1 a 5 y con la conexión o desconexión, mediante una ficha giratoria, entre 6 y 7.
La conmutación entre alimentación por batería o por red, se consigue mediante el Relé conm.
Con este relé en reposo el receptor está dispuesto para ser alimentado desde las baterías, de
4,5V para filamentos y de 90V para la AT. Cuando el aparato es conectado a la red, se activa el relé
quedando desconectadas las baterías y siendo alimentado desde la red tanto el circuito de
filamentos (a través de las correspondientes resistencias limitadoras) como el circuito de
AT (pasando por el diodo rectificador en el caso de las opciones AC).
Tabla de selección de tensiones de alimentación de red
Ejemplo de selección para alimentación de red 200 VAC
(Interruptor de encendido en ON y relé de conmutación activado)
Circuito simplificado resultante para la selección anterior (200 VAC)
Ejemplo de selección para alimentación de red 225 VAC
(Interruptor de encendido en ON y relé de conmutación activado)
Circuito simplificado resultante para la selección anterior (225 VAC)
Circuito de filamentos en este equipo (existe otra versión distinta)
(Las conexiones en líneas de puntos van a referencias de rejas)
Pentodo de salida de caldeo directo DL21 en funcionamiento
Pruebas de recepción
ATENCIÓN, PELIGRO: Selector de tensión en 125V, pero ligeramente
sobrealimentado para compensar la baja emisión de alguna de las válvulas.
Sintonizando emisora de AM en 882 KHz (Asturias, 2 de Diciembre de 2022).
Posteriormente sustituimos la DL21 por otra en perfecto estado y conseguimos
un buen incremento de potencia de salida y ya con tensiones nominales de red.
340m de longitud de onda
Alimentación desde MINI-LAB bwd 603B
Philips 122ABC-06 desconectado de red (para mantener en reposo el relé selector baterías/red)
Alimentación de AT desde POWER SUPPLY ajustada a +90V
Alimentación de filamentos desde REGULATED POWER SUPPLY ajustada a +4,5V
