PHILIPS 750A - 29

HOMEPAGE

Recién recibido desde Francia. Junio de 2023.

Salida al mercado: hacia 1937

VÁLVULAS
AZ1 DOBLE DIODO RECTIFICADORA Transcontinental	EK2 OCTODO OSCIL.-MEZCLAD. Transcontinental	EF5 PENTODO AMPLIFIC. FI Transcontinental	EBL1 2xDIODO-PENT. DET.-AMP. POT. Transcontinental	EBC3 2xDIODO-TRIODO CAG-PREAMP. BF Transcontinental	EM1 OJO MÁGICO INDIC. SINTONÍA Transcontinental

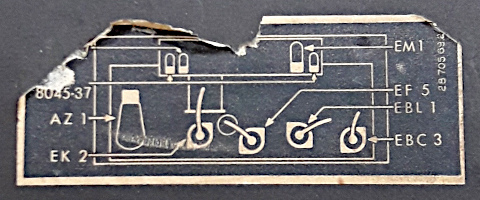

PLACA DE IDENTIFICACIÓN TYPE 750 A-29

Descripción general Receptor superheterodino con 7 circuitos sintonizados y un filtro preselector de banda. Está provisto de: Un botón monomando con las siguientes funciones:    -Sintonía.    -Control de volumen.    -Regulador de selectividad combinado con control de tono.    -Selector de gama de ondas y de entrada fono. Un dial enmarcado en un soporte inclinable incluyendo:    -Indicador de sintonía mediante ojo mágico.    -Escala con el nombre de las estaciones con iluminación especial para evitar sombras.    -Indicación de gama de ondas y entrada fono mediante flechas iluminadas. Control automático de volumen retardado. Filtro para eliminar interferencias de la frecuencia imagen. Mejora de la calidad del sonido mediante realimentación negativa en BF. Altavoz con cono de efecto anti-direccional. Selección de antena de red o exterior (conmutador basculante, up-down, trasero). Toma para entrada de fono (pick-up). Salida para altavoz supletorio. Corrector de emisiones (conmutador basculante, up-down, trasero). Contacto de seguridad que desconecta de la red cuando se quita la tapa trasera. Transformador para distintas tensiones de alimentación: 110, 125, 145, 200, 220 y 245 VAC, con indicación automática de la selección en la tapa trasera. El interruptor de encendido se encuentra en la pared lateral derecha. Gamas de ondas:    -Onda corta: 16,5 a 51 m. (18,2 a 5,89 MHz.)    -Onda media: 195 a 585 m. (1540 a 513 KHz.)    -Onda larga: 720 a 2000 m. (416 a 150 KHz.) Peso neto: 14,9 Kg. Dimensiones: longitud 54 cm., altura 35,5 cm., profundidad 27,5 cm.

[Abajo: click para agrandar vistas]

Monomando

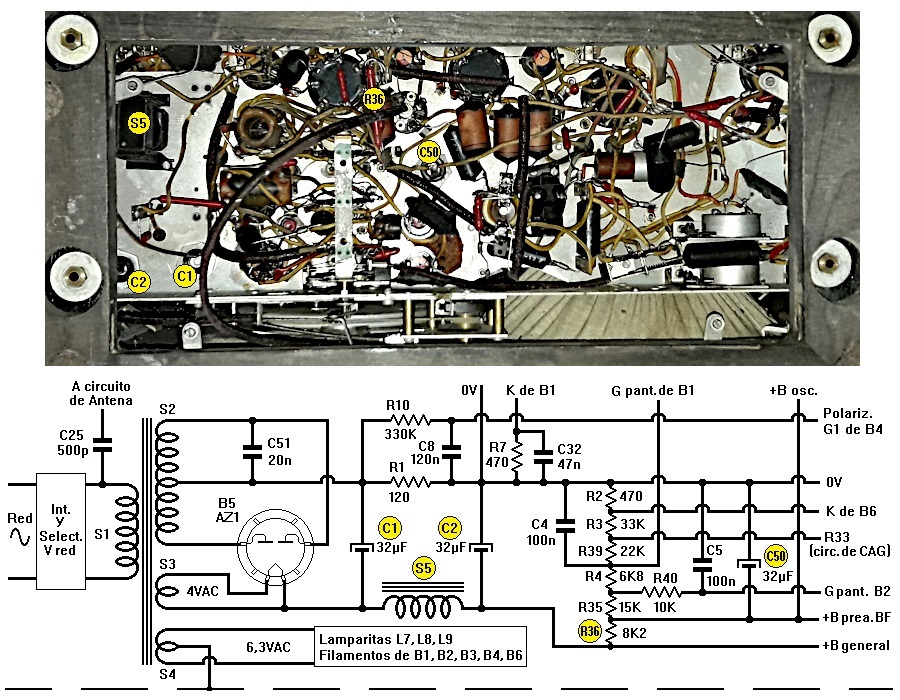

Condensadores electrolíticos de filtro de alimentación C1, C2 y C50 (esquema s.e.u o.)
(Condensadores de muy conveniente revisión/recambio antes de la puesta en marcha)

Válvula rectificadora AZ1 (B5)


RF y FI - Válvula EK2 (B1) apantallada, CV triple blindado (C9, C10, C11) y válvula EF5 (B2)

Válvula EBL1 (B4), Altavoz dinámico de imán permanente y válvula EBC3 (B3)

Ojo mágico EM1 (B6) y dial con selector en Onda Media


Adaptador de alimentación para antena de cuadro activa
El receptor adquirido venía provisto de un adaptador macho-hembra para la válvula EBL1
con conector para alimentar una antena de cuadro que contenga amplificador interno a válvula(s).
A través del conector se envían los 6,3VAC de filamentos y los 250VDC (aproximadamente)
de la Alta Tensión para ánodo(s), positivo obtenido de la patilla de reja pantalla de la EBL1.
Este receptor Philips 750A tiene la toma central del secundario de filamentos de 6,3V conectado
a masa; por tanto, la antena ha de tener los filamentos de su(s) válvula(s) aislados de masa
y recibir la referencia de 0V de la Alta Tensión a través de la conexión de Tierra.


Recepción con Antena de cuadro pasiva

Radio al amanecer

Modo PHONO
Giradiscos Dual Party 295 conectado a la entrada Fono.
Disco Philips de Carmen Sevilla.

Pasatiempos
TSH de Cuadro a Cuadro
GRF TRIO SG-402 en Modulación Exterior,
modulado desde Music Speakers MP3/USB/FM/TF.
Salida de RF, con portadora en 900KHz, aplicada
a la Antena Super Radar actuando como emisora.
La Antena REX P2, con válvula amplificadora interna,
conectada a Antena y Tierra del receptor Philips 750A, se
alimenta desde éste mediante el adaptador adecuado en la
válvula EBL1. Una vez convenientemente sintonizados
todos los equipos y orientadas las antenas, obtenemos
una buena recepción a corta distancia.
