PIFCO RADIOMETER

[HOMEPAGE]

PIFCO
All in One
RADIOMETER
AC and DC

PIFCO RADIOMETER RECIBIDO PRIMERA REVISIÓN VISTAS CAJA INSTRUMENTO DE MEDIDA CIRCUITO CONTINUIDAD DE FILAMENTO ESCALAS 30mA Y 6V ESCALA DE 240V MANUAL DE USO

Recién recibido (Octubre-2021)

Revisión inicial

El fusible de protección, situado en la parte baja derecha del
compartimento de la pila, no cierra el circuito por la suciedad
en sus terminales y en los contactos de presión.

Vistas

Caja

Instrumento de medida

Es un instrumento de medida de hierro móvil y bobina fija universal.
Sirve para ambas polaridades en DC y para AC sin necesidad de rectificar.
NOTA: Al invertir la polaridad en DC puede variar ligeramente la indicación.

Dentro de una bobina fija cilíndrca, tenemos dos láminas metálicas, una fija
y otra móvil unida mecánicamente a la aguja. Cuando por la bobina circula
una corriente eléctrica, las dos láminas se imantan con polos coincidentes
enfrentados provocádose una fuerza de repulsión que desplaza a la
lámina móvil, que mueve a la aguja sobre las escalas graduadas
venciendo la oposición del resorte que la mantenía en el origen.

Posición de reposo (izda.) y desplazamiento máximo (dcha.).

Circuito

Continuidad de filamento
(Colocada una pila de 1,5 V en el portapilas del medidor)

Para una válvula con R de filamento mucho menor que la R de la bobina del medidor,
como en este caso, la intensidad de corriente queda limitada casi exclusivamente por
la R de la bobina del instrumento y la lectura en "VALVE AND CIRCUIT TEST"
se aproxima al desplazamiento: 1,5 V / 200 Ohmios; esto es : 7,5 mA

Escalas 30 mA y 6 V (AC&DC)

Estas dos escalas son eléctricamente la misma y corresponden a la conexión directa
de las puntas de prueba (a través del fusible de protección) a la bobina fija del instrumento
de medida. Siendo la R óhmica de esta bobina 200 ohmios, esa es la resistencia interna
del aparato de medida en dichas escalas. Si medimos una V de 4,5 Voltios, la I de corriente
que atraviesa al Radiometer es 22,5 mA. Si medimos una I de corriente de 22,5 mA,
la caída de tensión en el aparato es 4,5 V.

Escala de 240 V (AC&DC)

Para esta escala se encuentra una Resistencia limitadora de 7500 ohmios en serie con la
bobina del instrumento, lo que nos da una R interna total de 7700 ohmios, frente a los
8000 ohmios indicados como nominales. Podemos medir la tensión de red, siempre con las
máximas precauciones, y teniendo en cuenta que la potencia disipada en el Radiometer no es
despreciable. Para los 110 VAC medidos en el ejemplo: (110Vx110V)/7700ohmios=1,57W.
Para una lectura de fondo de escala esa potencia se elevaría a: (240Vx240V)/7700ohmios=7,48W.

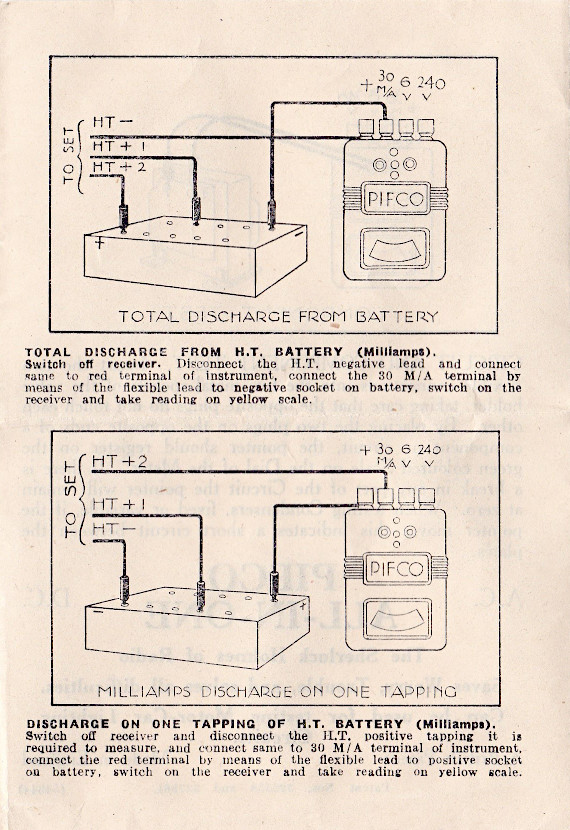

Manual de uso
