Recién comprado
Gijón, 31 de Julio de 2022
 | ||||

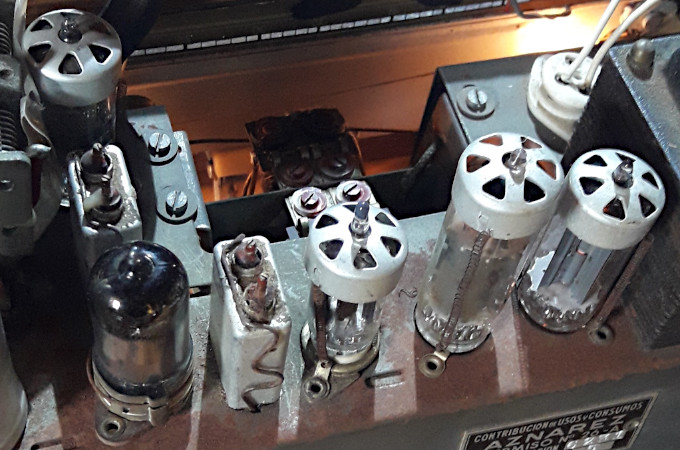

TRIODO-HEPTODO OSCIL.-MEZCLAD.  Noval | PENTODO AMPLIFIC. F.I.  Rimlock | DIODO-TRIODO DETECT.-PREAMP. BF.  Miniatura | PENTODO AMPLIFIC.POTENCIA  Noval | DIODO BIPLACA RECTIFICADORA  Noval |

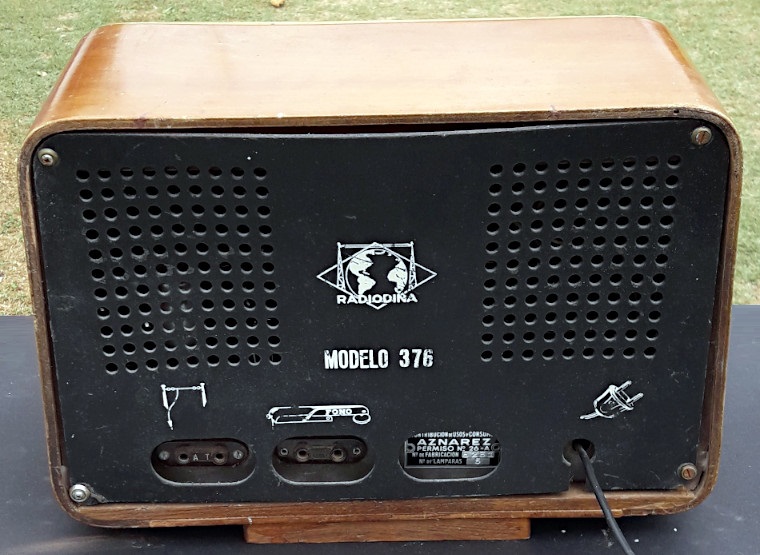

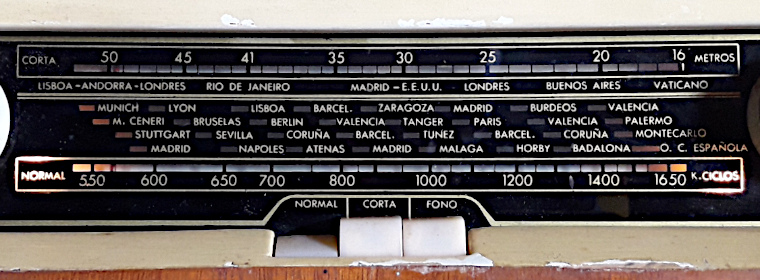

 TECLADO NORMAL CORTA FONO MANDOS (izda.) Volumen/Interruptor-Tono. (dcha.) Sintonía. CONECTORES POSTERIORES (izda. a dcha) Antena/Tierra - Fono - Cable de red ALIMENTACIÓN [125 V AC] DIMENSIONES (anch., alt., prof.) 36x25x18,5 cm. |
Puesta en marcha

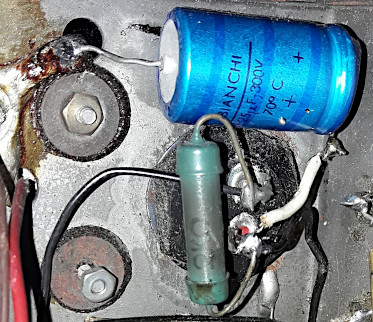

Antes de conectar a red, en las comprobaciones iniciales encontramos cortocircuito a masa
desde la salida de la etapa rectificadora (cátodo de la válvula EZ80), debido a un cortocircuito
interno en el condensador electrolítico (azul) añadido en alguna intervención anterior. Revisada

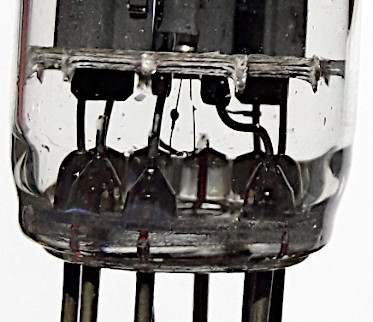

la rectificadora (EZ80) encontramos su filamento fundido. Solucionados ambos problemas,
el receptor funciona correctamente en sus tres modos (Onda Normal, Onda Corta y Fono).
