TEKTRONIX TYPE 545A OSCILLOSCOPE

[HOMEPAGE]

545A OSCILLOSCOPE FOTOS ALGUNAS SECCIONES PELIGRO - AVERÍA EN HV REPARACIÓN (1) - CALIBRATOR REPARACIÓN (2) - SAWTOOTH A REPARACIÓN (3) - DEL'D TRIG. CAMINO VERTICAL BASE DE TIEMPOS B DELAY... 'B' INTENSIFIED BY 'A' TRIGG. MODE/SLOPE DUAL TRACE ALT/CHOP AMPLIFICADOR HORIZONTAL HORIZ. INPUT RETÍCULA INDICADORES DE POSICIÓN PASATIEMPOS   PRUEBA PARCIAL (1) ALGUNAS DE SUS VÁLVULAS

NOTA: Todas las fotografías son del mismo equipo;
pero, las hay de distintos momentos de su reparación.
El contenido de la página se ha hecho con cuidado,
pero puede contener errores y omisiones importantes.

Equipo sin Plug-in y con Plug-in CA.

Visualizaciones con Plug-in CA


ALGUNAS SECCIONES

Válvulas del Amplificador Vertical

Válvulas de la fuente de alimentación general
(A la izquierda válvulas del circuito CALIBRATOR)

(Las dos válvulas de la esquina inferior izquierda
pertenecen a etapas de la sección horizontal)

Alimentación temporizada:
Algunas de las tensiones de alimentación
entran con retardo mediante un relé de vacío (K600), que activa,
tras unas decenas de segundos, a un relé electromecánico (K601).

Según el rótulo en el chasis, K600 sería una 6NO45T (9 pines); en este equipo encontramos en su lugar una 24T12 (7 pines).

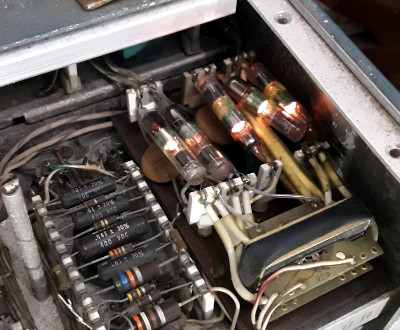

Circuito de HV

Esquina inferior izda.: Osciladora (6AU5) y reguladora de HV (12AU7).
(Retirado el apantallamiento · PELIGRO!!!).


Centro : Rectificadoras (-Vg y -Vk)(5642), dcha: Triplicadoras (5642).
(Retirado el apantallamiento · PELIGRO!!!).


Anotaciones de conexionado del circuito de HV (salvo error)

Medidas de Alta Tensión
con una sonda analógica de época:

Iluminación en un indicador de neón
al ser aproximado al transformador de HV:


PELIGRO - AVERÍA EN HV

Un problema en el circuito de control de la HV puede dar lugar a una peligrosa elevación de los valores de la Alta Tensión (HV) generada en la etapa, poniendo en riesgo a los componentes integrantes del circuito, en especial a las válvulas y al transformador de HV. En las fotografías siguientes se aprecia el excesivo brillo del filamento de los diodos 5642, filamentos que son alimentados desde las espiras visibles que abrazan al núcleo del transformador. En la fotografía de la derecha vemos que la sobretensión es tal que llegan a saltar arcos a masa desde la salida del triplicador.

Descripción del proceso estabilizador de HV Si, por exceso de energía aportada a T801 desde V800, Vk1 tiende a aumentar hacia más negativa Aumenta la V negativa Vkr aplicada a reja de V814B Por tanto la Ip de V814B disminuye Disminuye la caída de tensión en R814 Aumenta hacia positivo (se hace menos negativa) la Vpb Al hacerse menos negativa la reja de V814A Aumenta la Ip de V814A Aumenta la caída de tensión en R803 Disminuye la Vs1 en reja pantalla de V800 Disminuyen los valores de Ip en V800 Se reduce la aportación energética a T801 Se frena y estabiliza el aumento de Vk1. Si, por defecto de energía aportada a T801 desde V800, Vk1 tiende a disminuir en su valor negativo Disminuye la V negativa Vkr aplicada a reja de V814B Por tanto la Ip de V814B aumenta Aumenta la caída de tensión en R814 Disminuye (se hace más negativa) la Vpb Al hacerse más negativa la reja de V814A Disminuye la Ip de V814A Disminuye la caída de tensión en R803 Aumenta la Vs1 en reja pantalla de V800 Aumentan los valores de Ip en V800 Se eleva la aportación energética a T801 Se frena y estabiliza la disminución de Vk1.

REPARACIÓN (1)
CALIBRATOR

Esquema simplificado (Instruction manual, 4-17):

Punto de prueba, Ajuste y válvulas del circuito:
(Válvulas del circuito CALIBRATOR, izquierda frente y fondo).

Defectos:

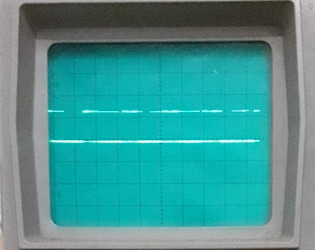

En unas primeras pruebas vemos una señal asimétrica,
con un nivel alto mucho más corto que el nivel bajo
y en pruebas posteriores aparece, además, inestabilidad:


Comprobaciones:
Midiendo tensiones en placas y rejas del multivibrador
detectamos pequeñas oscilaciones irregulares que hacen pensar
en la existencia de fugas en alguno de los condensadores.
(Instruction manual, A4)

Reparación:
Deconectado el condensador C871 y conectando
en su lugar un nuevo condensador de 330 pF,
la señal CALIBRATOR es ya la correcta:

REPARACIÓN (2)

BASE DE TIEMPOS A
SAWTOOTH A

Defecto: No existe señal de salida en la toma frontal SAWTOOTH A,ni se genera el diente de sierra OUTPUT de la base de tiempos A. Tampoco tenemos señal de salida en +GATE A. (Trabajamos con modo de disparo automático para que pueda existir diente de sierra aunque no haya señal de sincronismo).

Esquema simplificado (Instruction manual, 4-6):

Para que existe conmutación en SWEEP-GATING MULTIVIBRATOR (4-6),
tiene que haber impulsos en TRIGGER MULTIVIBRATOR (4-4).
La flecha en TO TIME BASE GEN. (4-4) dirige la señal a C131 (4-6).

Esquema simplificado (Instruction manual, 4-4):

Localización de válvulas:

Comprobaciones:
En ánodo de V45B existe una VDC próxima a +225V,
sin presencia de impulsos. Una primera observación visual
nos hace sospechar que la válvula V45 pueda estar agotada.
Cambiada la válvula, tenemos ya impulsos en ánodo de V45B;
pero, la base de tiempos sigue sin generar el diente de sierra.

Consideraciones y reparación:
Los niveles de los impulsos en ánodo de V45B, parte izquierda de C131, son correctos.
En la parte derecha de C131 aparecen los estrechos impulsos propios del efecto
diferenciador del condensador en serie, pero no aparece el diente de sierra. Esto no
supone problemas en C131 ya que el diente de sierra en ese punto sólo puede aparecer
si es generado en la base de tiempos, llegando a través del circuito HOLD-OFF.
Continuando con las pruebas, al visualizar la V en cátodo de V135B encontramos
un valor elevado de VDC constante, sin impulsos de conmutación; esto es, la
etapa SWEEP-GATTING MULTIVIBRATOR, no responde a los impulsos recibidos
en reja de V135A desde C131 y a través de R132. Midiendo tensiones en la etapa,
encontramos que tanto en el terminal inferior como en el superior de R143
tenemos -150V respecto a masa. Dado que en el terminal superior de R141 existe
un valor positivo considerable respecto a masa, hemos de concluir que a través
de R141-R143 no existe circulación de corriente por estar abierta R141.
Sustituida esta resistencia de 33K, aparecen ya impulsos de conmutación,
que podemos visualizar externamente en +GATE. Por otra parte, a través de
V145, llegan a V152 los dos niveles que originan: el bajo la no conducción
de los DISCONNECT DIODES y la consiguiente carga del TIMING CAPACITOR
(parte ascendente de SAWTOOTH A), y el alto la conducción de los diodos
provocando la descarga del TIMING CAPACITOR (caída de SAWTOOTH A).

TRIGGER MULTIVIBRADOR, Instruction Manual, p. 106:

Parte de la Base de Tiempos A, Instruction Manual, pp. 107 y 108:

R141 y entorno:

SAWTOOTH A y +GATE A:
(Visualización en Hameg HM 205-2)

REPARACIÓN (3)

DELAYED TRIGGER
DISPARO RETARDADO DESDE LA BASE DE TIEMPOS B

Defecto: Estamos trabajando con la base de tiempos B y no existen impulsos de disparo en la salida DEL'D TRIG. Al no existir el disparo retardado, no funciona la intensificación del haz en el modo 'B' INTENSIFIED BY 'A' ni existe barrido en el modo 'A' DEL'D BY 'B', ya que en esos modos de HORIZONTAL DISPLAY el disparo de la Base de Tiempos A se hace desde DELAYED TRIGGER CF (V428B) a través de las etapas DELAYED TRIGGER AMPLIFIER (V114) y LOCKOUT MULTIVIBRATOR (V133A-V125), y la intensificación del haz se consigue desde SWEEP-GATING MULTIVIBRATOR (V135-V145) a través de UNBLANKING CF (V183B). Consideraciones: Las observaciones anteriores, hechas sobre el diagrama de bloques, nos llevan a situar el problema en las etapas que hemos encerrado dentro de un rectángulo rojo.

Etapas implicadas:

Comprobaciones:
Al visualizar señales con un osciloscopio Hameg HM205-2,
vemos que el diente de sierra de la Base de Tiempos B llega correctamente
a la entrada de la etapa DIFFERENCE AMPLIFIER; sin embargo,
encontramos un nivel de impulsos anormalmente bajo en el ánodo de V424.

V p.5 de V424 Vertical en HM205-2: 100 V/div, DC, 0 centro.

V p.5 de V424 Vertical en HM205-2: 10 V/div, AC, 0 centro.

Localización de la avería:
Al medir tensiones en V424 encontramos que no existe V positiva en la p.1,
Al girar R432 encontramos que a partir de cierto punto se normaliza la V en dicha patilla,
mostrando que en un lugar intermedio está abierta la zona resistente del potenciómetro.

Oscilogramas una vez solucionado el problema:

V p.5 de V424 Vertical en HM205-2: 100 V/div, DC, 0 centro.

V p.5 de V424 Vertical en HM205-2: 10 V/div, AC, 0 centro.

CAMINO VERTICAL

Diagrama de bloques de la sección vertical

Trayectoria de la señal Desde SIGNAL INPUT hasta las placas de desviación vertical del TRC, pasando por : PLUG IN CA, INPUT AMPLIFIER, GRID LINE DRIVER, DISTRIBUTED AMPLIFIERS y DELAY LINE

PRUEBAS EN LA BASE DE TIEMPOS B

Etapas y válvulas en la Base de Tiempos B.
Situación interna en el lateral derecho:

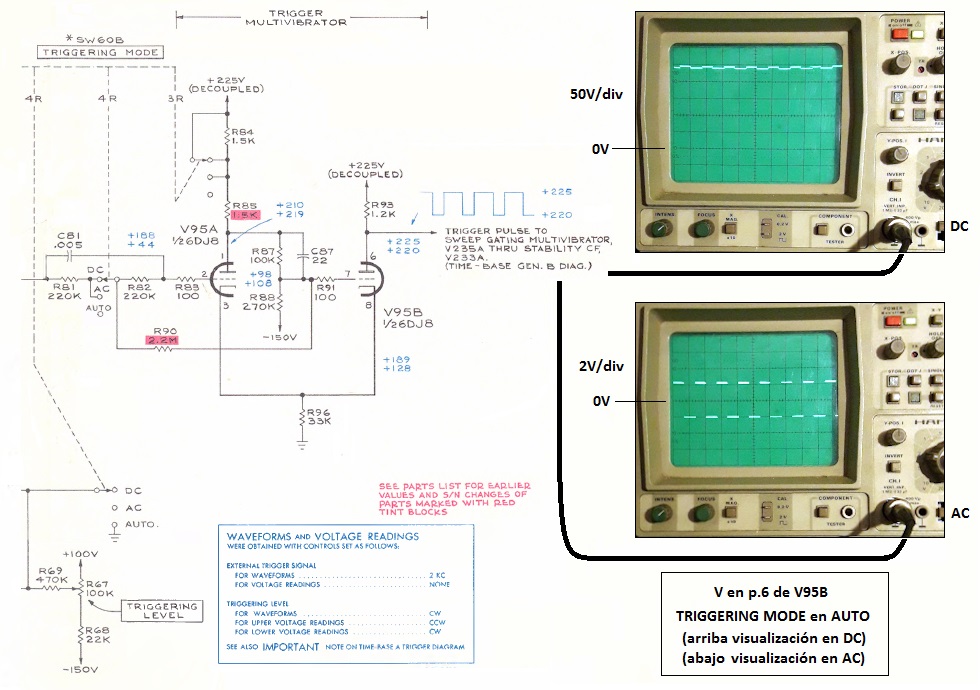

Etapa TRIGGER MULTIVIBRATOR
(Con Sincronismo interior)
Forma de onda en la salida de la etapa TRIGGER MULTIVIBRATOR
con TRIGGERING MODE en AUTO y TRIGGER SLOPE INT. +
En la entrada vertical está aplicada la señal CALIBRATOR.

Etapa TRIGGER MULTIVIBRATOR, TRIGGER SLOPE INT. (+/-)
Sin señal de disparo y con:

A) TRIGGERING MODE AUTO: Existe barrido aunque no haya disparo.
TRIGGER MULTIVIBRADOR conmuta libre a unos 50 Hz.

B) TRIGGERING MODE AC/DC: No existe barrido si no hay disparo.
TRIGGER MULTIVIBRADOR se mantiene en reposo.

Etapas TRIGGER INPUT AMPLIFIER y TRIGGER MULTIVIBRADOR
(Con Sincronismo exterior)
Sincronización de la etapa TRIGGER MULTIVIBRATOR
con la señal CALIBRATOR aplicada a TRIGGER INPUT (B),
con TRIGGERING MODE AUTO y TRIGGER SLOPE EXT. (+ / -).
Para TRIGGER SLOPE EXT.+, la salida de TRIGGER MULTIVIBRATOR tiene
su bajada de nivel con los flancos ascendentes de la señal de disparo (oscil. sup.).
Para TRIGGER SLOPE EXT.-, la salida de TRIGGER MULTIVIBRATOR tiene
su bajada de nivel con los flancos descendentes de la señal de disparo (oscil. inf.).

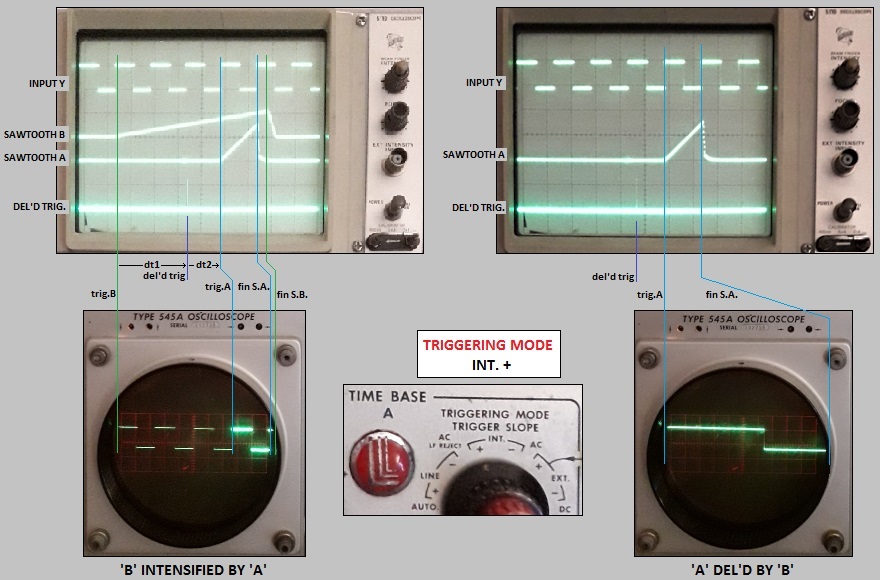

DELAY en HORIZONTAL DISPLAY

'B' INTENSIFIED BY 'A' / 'A' DEL'D. BY 'B', opción 1

Mando STABILITY de TIME BASE A girado al máximo en sentido horario y su TRIGGERING MODE fuera de automático. El mando DELAY-TIME MULTIPLIER (que se multiplica por el TIME/CM 'B') permite variar de forma continua el retardo (dt) del impulso de disparo (del'd trig.). El inicio ascendente de SAWTOOTH A se produce en el momento en el que aparece ese impulso retardado DEL'D TRIGGER. Durante el flanco ascendente del diente de sierra A, se intensifica el haz si estamos en modo 'B' INTENSIFIED BY 'A'. Si estamos en modo 'A' DEL'D BY 'B' el tramo de INPUT Y coincidente con el flanco ascendente de SAWTOOTH A pasa a ocupar toda la pantalla, ya que el barrido pasa a ser hecho por la base de tiempos A.

+GATE A / SAWTOOTH A

En la imagen siguiente, vemos en el propio Tektronix 545A sus señales +GATE A y SAWTOOTH A. El retardo viene dado por el producto : TIME BASE B x DELAY-TIME MULTIPLIER.

'B' INTENSIFIED BY 'A' / 'A' DEL'D. BY 'B', opción 2

Mandos STABILITY y TRIGGERING LEVEL de TIME BASE A ajustados para el disparo deseado de la base de tiempos A. El mando DELAY-TIME MULTIPLIER (que se multiplica por el TIME/CM 'B') establece, como antes, un retardo dt1 hasta el impulso (del'd trig.), después de ese tiempo el disparo de la base de tiempos A ocurre cuando llegan el nivel y flanco de disparo elegidos, tras un tiempo adicional dt2 (en este caso TRIGGERING MODE AUTO, TRIGGER SLOPE INT.+). En esta opción, aunque el retardo del impulso del'd trig. se puede regular, como en la opción 1, de forma continua, el disparo de la base de tiempos A varía de forma discontinua, saltando de un nivel/flanco al adyacente correspondiente.

DEL'D TRIG. / CAL. OUT

En este caso, en las entradas verticales del Tektronix 545A hemos conectado el estrecho impulso de disparo retardado DEL'D TRIG. y la señal cuadrada de calibración CAL. OUT. En el disparo de la base de tiempos A se ha seleccionado modo AUTO. y flanco ascendente INT. +. Los flancos ascendentes de CAL. OUT se suceden cada milisegundo. Si elegimos un tiempo de retardo TIME BASE B x DELAY-TIME MULTIPLIER ligeramente inferior a 1 ms (oscilograma izdo.), llega casi instantáneamente después del impulso dtp el flanco que dispara la base de tiempos A y produce la intensificación del haz. Si subimos el tiempo de retardo TIME BASE B x DELAY-TIME MULTIPLIER, al superar ligeramente 1 ms, (oscilograma dcho.), tardarán en llegar el disparo de A y la correspondiente zona intensificada casi otro milisegundo más después de dtp, hasta el momento de aparecer el flanco ascendente siguiente a ese impulso retardado; esto es, no ha habido una variación continua en el ajuste de la zona intensificada, sino que ha saltado de un flanco ascendente al siguiente.

INTENSIFICACIÓN / DETALLE DE UN FLANCO

La elección de una velocidad de barrido mucho mayor en TIME BASE A que en TIME BASE B, permite ver en detalle (intensificados en 'B' INTENSIFIED BY 'A', muy ampliados horizontalmente en 'A' DEL'D BY 'B') tramos muy estrechos de la señal analizada.

'B' INTENSIFIED BY 'A'

La intensidad del haz electrónico en el TRC, y con ello el brillo en la pantalla, viene determinado por la V negativa de "g1" respecto a "k" (Vg1-Vk). Con el mando INTENSITY ajustamos Vg1 para un brillo cómodo de observación. El valor de Vg1 va a ser modificado por las variaciones de VUN, que actúa como punto de apoyo/referencia del lado positivo de la etapa de alimentación de "g1". Si VUN aumenta hacia positivo, Vg1 se desplaza hacia positivo en la misma medida, disminuyendo su valor negativo respecto al cátodo (cuya Vk se mantiene constante). VUN viene determinada, en el modo 'B' INTENSIFIED BY 'A', por los "UNBLANKING PULSE" de ambas bases de tiempo. En los momentos de retorno del haz, la VUN pasa por su mínimo valor positivo, llevando a Vg1 a su máximo valor negativo y a un valor de Vg1-Vk tan negativo que se corta el haz. Durante la rampa ascendente de SAWTOOTH B, el "UNBLANKING PULSE B" fija un valor de VUN positivo tal que Vg1-Vk da lugar a un brillo normal, cuando se añade además el "UNBLANKING PULSE A", durante la rampa ascendente de SAWTOOTH A, se eleva más el valor positivo de VUN, disminuye más la V negativa Vg1-Vk y se produce la intensificación del haz (tramo de brillo intensificado).

'B' INTENSIFIED BY 'A'

B

MODO DE DISPARO FLANCO DE DISPARO

TRIGGERING MODE: AUTO TRIGGER SLOPE: INT. +

TRIGGERING MODE: AUTO TRIGGER SLOPE: INT. -

Modificación del nivel de disparo en: TRIGGERING MODE: AC TRIGGER SLOPE: INT. +
TRIGGERING LEVEL: De 0 hacia izda. ( - )	TRIGGERING LEVEL: De 0 hacia dcha. ( + )

Modificación del nivel de disparo en: TRIGGERING MODE: AC TRIGGER SLOPE: INT. -
TRIGGERING LEVEL: De 0 hacia izda. ( - )	TRIGGERING LEVEL: De 0 hacia dcha. ( + )

DUAL TRACE
ALTERNADO / CHOPPEADO

Usando, en este ejemplo, un Plug-in 1A1

En el modo ALTERNADO se visualiza uno de los canales de entrada vertical en uno de los barridos horizontales y el otro canal en el siguiente barrido; cambiando, alternativamente, el canal presentado a cada barrido de la Base de Tiempos. En el modo CHOPPEADO, se muestran los dos canales durante cada barrido, conmutando de uno a otro cada pequeño tramo recorrido por el haz al atravesar la pantalla; presentando, sucesivamente, un "trocito" de un canal, un "trocito" del otro..., durante las conmutaciones se borra el haz para evitar que se vean las líneas de transición de una señal a la otra.

ALTERNADO El modo alternado es adecuado para velocidades de barrido elevadas en la Base de Tiempos, para bajas velocidades aparece una "intermitencia" entre la presentación de un canal y la del otro.

CHOPPEADO El modo choppeado es adecuado para velocidades de barrido bajas en la Base de Tiempos, para elevadas velocidades es visible el "troceado" en la conmutación de un canal al otro durante el barrido.

Visualización del "troceado" de conmutación del modo CHOPPEADO. Plug-in tipo CA, sin señal aplicada a sus entradas. Con elevadas velocidades de barrido, podemos ver la conmutación de los tramos de presentación de uno y otro canal.
'B' INTENSIFIED BY 'A'		'A' DEL'D BY 'B'

AMPLIFICADOR HORIZONTAL

Esquema del circuito y trayectoria del diente de sierra de la Base de Tiempos A
En modo: HORIZONTAL DISPLAY A

Seguimiento del diente de sierra del Tektronix 545A
mediante un Tektronix 453A-1
(En todos los oscilogramas: 100 V/div, 0 V en -2 cm)

Oscilograma [ 1 ]

Oscilograma [ 2 ]

Oscilograma [ 3 ]

Oscilograma [ 6 ]		Oscilograma [ 4 ]

Oscilograma [ 7 ]

Oscilograma [ 8 ]		Oscilograma [ 5 ]

HORIZ. INPUT

El modo barrido exterior, seleccionable mediante el mando HORIZONTAL DISPLAY, tiene conmutación para dos sensibilidades: EXT. X10 y EXT. X1, un potenciómetro para variación continua de la ganancia (VARIABLE 10-1), siendo su entrada la hembrilla HORIZ. INPUT. En el esquema que sigue hemos marcado la trayectoria seguida por una supuesta señal senoidal aplicada a dicha entrada X exterior y hemos dibujado las sucesivas fases por las que pasa a lo largo de la cadena amplificadora (existe inversión de fase cuando en una válvula entramos por reja y salimos por ánodo). Un semiciclo positivo aplicado a la entrada da lugar a una disminución de V+ en la placa izquierda de desviación horizontal del TRC y un aumento en la placa derecha, haciendo que el haz sea desviado hacia la derecha en la pantalla. Un semiciclo negativo aplicado a la entrada da lugar a un aumento de V+ en la placa izquierda de desviación horizontal del TRC y una disminución en la placa derecha, haciendo que el haz sea desviado hacia la izquierda en la pantalla.

Figura de Lissajous
Frecuencia X a frecuencia Y, relación 2 a 3

La figura siguiente se obtiene en modo barrido exterior para una determinada condición de fase entre una señal senoidal aplicada a la entrada horizontal (HORIZ. INPUT) y otra señal senoidal aplicada a una de las entradas verticales del plugin CA, siendo la relación de frecuencias la indicada arriba.

Medida de desfase
Para dos señales senoidales de igual frecuencia

El ángulo de desfase se corresponde con el arco seno (A/B). A: distancia entre los puntos de corte con el eje Y B: máxima altura vertical.

Para la figura dada el ángulo de desfase es de 55 grados.

Comparativa con la medida del mismo desfase
con un Hameg 205-3 en barrido interior:

RETÍCULA

Sin iluminación

Retícula roja (dcha: 'B' INTENSIFIED BY 'A')


Retícula blanca

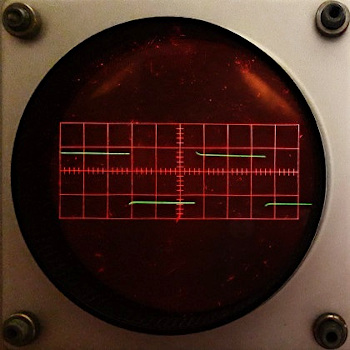

INDICADORES DE POSICIÓN

Unos indicadores de neón, situados arriba de la pantalla, nos indican si la imagen se ha desplazado hacia la parte superior, inferior, izquierda o derecha de la zona visible; siendo, pues, útiles para localizar el trazo si éste se encuentra perdido vertical o lateralmente. El muestreo para los indicadores verticales se toma en el Amplificador Distribuido (esquema izda.) y para los indicadores horizontales en la salida a Placas de Deflexión (esquema dcha.)

VERTICAL (arriba-abajo)


HORIZONTAL (izquierda (y no visible)-derecha)


Pasatiempos

AUDIO (al amanecer)

Modo ALTERNATE - Plug-in CA
'B' INTENSIFIED BY 'A'

Suma de señales con saturación hacia positivo

Rectificador de media onda

Rectificador de media onda sin filtro

Rectificador de media onda con filtro C de pequeña capacidad

Rectificador de media onda con filtro C de gran capacidad

Circuito RC como derivador de la señal CALIBRATOR
