RECEPTOR BÁSICO A REACCIÓN

RECEPTOR CON PENTODO 2SH27L

Esquema de partida

Chasis de Escuela Radio Maymó de los años 50

Montaje del receptor en el chasis anterior

Funcionamiento con altavoz

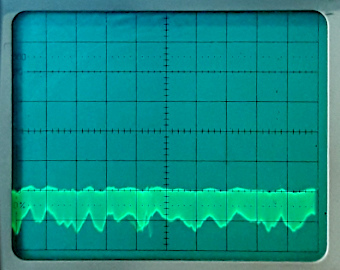

Oscilograma de audio de emisora en auricular/altavoz

Variante con control de reacción mediante CV

Oscilogramas respecto a masa en reja detectora:
Vertical: 0 central, 1V/div. -- Horizontal: 2ms/div.

Sin emisora sintonizada	Con emisora sin audio	Con emisora con audio

Oscilogramas respecto a masa en el ánodo de la válvula:
Vertical: 0 central -- Horizontal: 2ms/div.

Sin emisora sintonizada Vert.: DC, 20V/div.	Con audio de emisora Vert.: DC, 20V/div.	Con audio de emisora Vert.: AC, 2V/div.
