QUAD 303
power amplifier

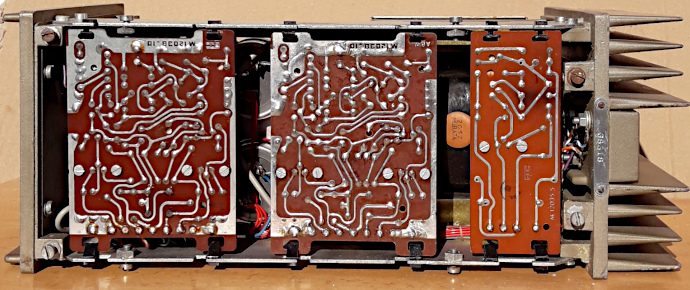

Primeras pruebas
Rectificación y filtrado funcionando en reposo
Medidas VAC, VDC y visualización del rizado
(No se han renovado los condensadores de filtro)
Etapa estabilizadora de tensión de alimentación (s.e.u o.)
Una de las dos etapas amplificadoras (Ch L), (Ch R es igual)
Esquema eléctrico (Ch L), (Ch R es igual), (todo s.e.u o.)
Disposición de los Transistores de Potencia en el Radiador (s.e.u o.)
Conexiones Entrada / Salida
Puesta en marcha con señal débil
Ajuste de RV100
El potenciómetro RV100 permite ajustar la V en el centro de la etapa final (V punto 5 respecto a punto 9)
a la mitad de la V de alimentación (V punto 1 respecto a punto 9). Si este ajuste es correcto podemos
tener la máxima excursión de la V de salida tanto hacia positivo como hacia negativo.
Izda.: RV100 mal ajustado (V5 baja) --- Dcha.: RV100 bien ajustado (V5 centrada)
(Con baja exigencia de carga, RL=100 Ohmios)
Gráficas de transferencia (vs=f(ve)) para tres frecuencias distintas, entrando en saturación.
(Con carga nominal de 8 ohmios)
Respuesta a señal cuadrada para frecuencias baja, media y alta
(Tal como se ha recibido, sin renovar componentes)
(Adelanto y ligera atenuación en frecuencias bajas --- Retraso y ligera atenuación en frecuencias altas)
